Снят с производства, замена:
измеритель-регистратор скорости потока ИСП-1М
или
измеритель скорости водного потока ИСВП-ГР-21М1 в комплекте с ИСО-1
Гидрометрическая вертушка ГР-99 осуществляет измерение скорости течения потока воды. Работа гидрометрических вертушек основана на наличии зависимости между скоростью вращения лопастного винта вертушки и скоростью набегающего водного потока.
Основные части гидрометрической вертушки ГР-99:
- корпус,
- ходовая часть с лопастным винтом,
- хвостовое оперение,
- контактное устройство (система магнит - геркон).
При проведении измерений корпус вертушки крепится на гидрометрической штанге или на подвеске-вертлюге с гидрометрическим рыбовидным грузом.
Отличием от ГР-21М является вид корпуса, диаметр, количество лопастей и шаг винта.
Технические характеристики:
|
Параметр
|
Значение
|
|
Интервал измеряемых скоростей, м/с
|
0,07 - 5,000
|
|
Относительная погрешность измерения, не более, %
где V - величина измеренной скорости
|
{1,5 + 0,5*(5,0/V-1)}
|
|
Масса, не более, кг
|
1,500
|
|
Габариты, не более, мм
|
115х90х48
|
|
Габариты ящика укладки, не более, мм
|
355х275х155
|

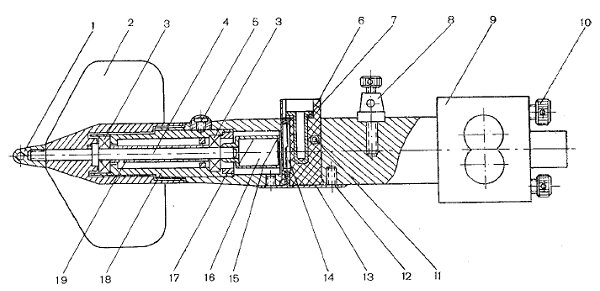

Чертеж вертушки ГР-99 (в разрезе)
