Измеритель ИСВП-ГР-21М1 предназначен для измерения осреднённой во времени скорости потока воды в открытых водоемах с течением (реках и каналах). Подходит для водных ресурсов как естественного, так и искусственного происхождения.
Описание ИСВП-ГР-21М1

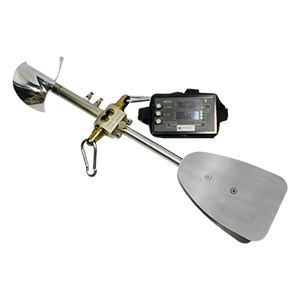

Основными составляющими измерителя ИСВП-ГР-21М1 являются:
- Гидрометрическая вертушка со сменным лопастным винтом диаметром 120 мм с геометрическим шагом 200 мм (также возможна поставка дополнительного лопастного винта диаметром 70 мм с геометрическим шагом 110 мм).
- Измеритель скорости водного потока ИСО-1 (преобразователь).
Винт диаметром 120 мм – компонентный, позволяющий измерять проекцию скоростного вектора (компонент вектора) на ось вертушки при косоструйном, относительно гидрометрического створа, течении. Его применение целесообразно при работе со штанги без стабилизатора. При этом вертушка располагается так, чтобы ее ось была перпендикулярна направлению гидрометрического створа. Винт диаметром 70 мм – некомпонентный. Его применяют при работе с троса при скоростях течения более 2 м/с. Также для обеспечения корректной работы в базовую комплектацию ИСВП-ГР-21М1 входят: сигнальный провод, стабилизатор направления и комплект ЗИП.
Гидрометрическая вертушка ИСВП-ГР-21М1 является последней существенной модернизацией вертушки типа ГР-21М (снята с производства), в которой механический контакт с редуктором i = 1:20 заменен на магнитоуправляемый контакт, что позволяет получать электрический сигнал (импульс) на каждый оборот лопастного винта.
Принцип действия измерителя основан на функциональной зависимости между скоростью течения набегающего водного потока и частотой вращения лопастного винта вертушки. На дисплее измерителя скорости ИСО-1 выводятся следующие результаты измерений:
- Значения интервала времени измерений, с.
- Значения количества входных импульсов (замыканий геркона), имп.
- Значения средней за время измерений частоты вращения лопастного винта, об/с.
- Значения осредненной во времени скорости водного потока, м/с.
Технические характеристики ИСВП-ГР-21М1
|
Параметры
|
Значения
|
|
Диапазон измерения скорости водного потока, м/с:
- с лопастным винтом вертушки диаметром 120 мм
- с лопастным винтом вертушки диаметром 70 мм
|
0,04...5,0
0,10...5,0
|
|
Диапазон счёта количества оборотов лопастного винта вертушки, об.
|
1...3000
|
|
Соотношение между частотой оборотов лопастного винта и частотой выходных импульсов сигнала вертушки
|
1:1
|
|
Время измерения скорости водного потока, с
|
60-300
|
|
Форма отсчёта показаний
|
цифровая десятичная
|
|
Вид климатического исполнения измерителя по ГОСТ 15150
|
УХЛ3.1
|
|
Нормальные условия эксплуатации ИСО-1:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха, %
- напряжение источника питания постоянного тока, В
|
+15...+25
50...80
2,8...5,0
|
|
Рабочие условия эксплуатации ИСО-1:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха, %
- напряжение источника питания постоянного тока, В
|
-20...+40
до 80
2,8…5,0
|
|
Условия эксплуатации вертушки в воде:
- температура воды, °C
- минерализация потока, г/м³
- мутность потока, г/м³
|
+1...+30
0...1000
до 10000
|
|
Габариты вертушки, мм:
|
|
|
- с лопастным винтом диаметром 120 мм
|
120х285 (без стабилизатора)
120х540 (со стабилизатором)
|
|
- с лопастным винтом диаметром 70 мм
|
70х285 (без стабилизатора)
70х540 (со стабилизатором)
|
|
Габариты преобразователя, мм
|
125х75х45
|
|
Вес вертушки не более, кг:
- с лопастным винтом вертушки диаметром 120 мм
- с лопастным винтом вертушки диаметром 70 мм
|
1,5
1,4
|
|
Вес ИСВП-ГР-21М1 с измерителем скорости водного потока ИСО-1 в футляре, кг, не более
|
7
|

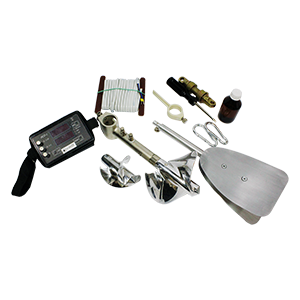

Комплект поставки измерителя ИСВП-ГР-21М1:
- Вертушка гидрометрическая ГР-21М1 с лопастным винтом диаметром 120 мм.
- Измеритель скорости водного потока ИСО-1.
- Провод сигнальный.
- Стабилизатор направления.
- Комплект ЗИП.

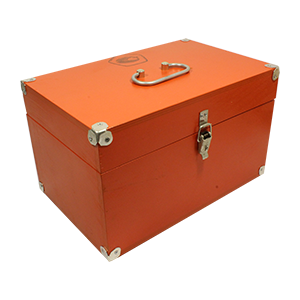

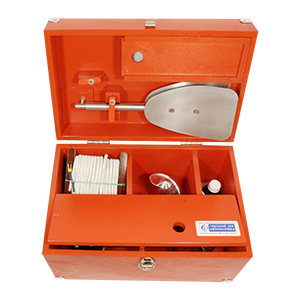

- Футляр.
- Техническая документация.
Дополнительная комплектация:
- Винт лопастной диаметром 70 мм.
- Указатель (поставляется при работе со штангой).
Чтобы правильно подобрать измеритель скорости водного потока ИСВП-ГР-21М1, узнать стоимость ИСВП-ГР-21М1, купить измеритель ИСВП-ГР-21М1,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для ИСВП-ГР-21М1 измеритель скорости водного потока в комплекте с ИСО-1
> ИСО-1 измерители скорости водного потока РЭ (.pdf)
> ИСВП-ГР-21М1 измеритель скорости водного потока РЭ (.pdf)
