Снят с производства, замена:
измеритель-регистратор скорости потока ИСП-1М
или
измеритель скорости водного потока ИСВП-ГР-21М1 в комплекте с ИСО-1
Малогабаритная гидрометрическая вертушка ГР-55 (Бурцева) является измерительным прибором, служащим для измерения осредненного по времени значения скорости течения воды в различных точках поперечного сечения потока.
Действие гидрометрической вертушки, погруженной в водный поток, заключается во вращении лопастного винта в результате взаимодействия с движущейся водой потока. Скорость вращения лопастного винта является пропорциональной скорости течения воды. Данная пропорциональность несколько нарушается в связи с тем, что на работу вертушки влияет трение в ее подшипниках и в контактной группе. Величина этих трений не является стандартной и зависит от особенностей каждой вертушки. Поэтому для установления строгой зависимости между скоростью течения воды и скоростью вращения лопастного винта, каждая вертушка тарируется.
Малогабаритная гидрометрическая вертушка подходит для измерения скорости течения воды естественных водостоков.
Малогабаритная гидрометрическая вертушка состоит из:
а) корпуса вертушки,
б) хвостового оперения,
в) ходовой части с лопастным винтом и контактным механизмом,
г) сигнального устройства.

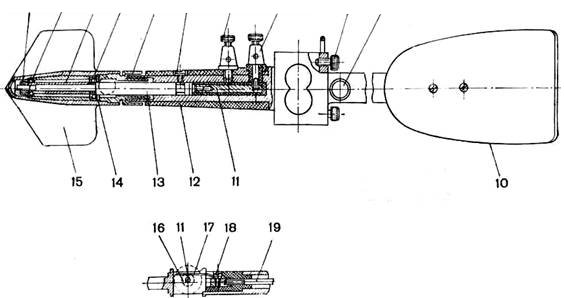

Чертеж ГР-55
Корпус гидрометрической вертушки 12 предназначен для сочленения частей вертушки, крепления ее на штанге или вертлюге и для подключения сигнальной цепи. В передней части корпуса вертушки имеется полость, в которую вставляется ось 13 собранной ходовой части и крепится в ней стопорным винтом 5.
На передней части корпуса находятся клеммы 6 и 7 для крепления сигнальной цепи, а сама часть корпуса закрыта сверху текстолитовой рубашкой.
В тыльной части корпуса расположено утолщение с вертикальным отверстием для крепления его на штанге или на подвеске-вертлюге (в случае работы с троса) зажимными винтами 8.
К тыльной части корпуса посредством винта 9 крепится хвостовое оперение 10. Сбоку штанговой втулки вырезано фигурное отверстие с указателем для снятия отсчета высотного положения оси вертушки по штанге.
Хвостовое оперение гидрометрической вертушки предназначено для установки прибора по течению. Оно состоит из штока и двух симметрично расположенных на конце его вогнутых обтекаемых пластин.
Ходовая часть с контактным механизмом и лопастным винтом представляет собой главный узел гидрометрической вертушки. Она состоит из оси 13 с контактным механизмом, двух радиальных шарикоподшипников 2, внутренней упорной втулки 3, осевой гайки 1, закрепляющей подшипники с упорной втулкой на оси ходовой части лопастного винта 15 и зажимной муфты 14.
Контактный механизм вертушки состоит из червячной шестерни 16 с двадцатью зубцами и штифтом, контактной пружины 17, контактного винта 18 для крепления пружины к токопроводному стержню 19, изолированного от массы и соединяющего контактную пружину с гнездом штепселя.
Контактный механизм вертушки дает одно замыкание в электрической сигнальной цепи за один полный оборот червячной шестеренки, имеющей 20 зубьев; поэтому одно замыкание цепи совершается через 20 оборотов лопастного винта.
Электрический ток от отрицательного полюса батареи, состоящей из двух гальванических элементов, подводится к клемме со знаком минус (-) на клеммной панели ящика, откуда по проводу подходит к изолированной клемме 7 вертушки, затем к штепсельному гнезду 11, по стержню штепселя 19, по контактной пружине 17, на контактный штифт, на шестеренку 16, через ось на массу корпуса вертушки и на массовую клемму 6. Далее массовой клеммы 6 по второму проводу ток поступает на клемму панели со знаком (+), от которой через электрический звонок идет к положительному полюсу батареи.
Кабелем сигнальной линии является гибкий двойной провод с полихлорвиниловой изоляцией.
Технические характеристики
|
Начальная скорость прибора, не более
|
0,06 м/сек
|
|
Наибольшая скорость прибора, не более
|
5 м/сек
|
|
Диаметр лопастного винта № 1
|
70 мм
|
|
Геометрический шаг лопастного винта № 1
|
110 мм, образующая лопасти - прямолинейна
|
|
Рекомендованный диапазон измерения скоростей течения воды для лопастного винта № 1
|
от 0,06 м/сек до 3,5 м/сек
|
|
Погрешность измерения скоростей течения воды
|
в пределах точности тарирования ±2%. При скоростях течения воды меньше 0,1 м/сек. погрешность измерения более ±2%
|
|
Лопастной винт № 1
|
компонентный. Ошибка от влияния косых течений при косине струй до 40º не превышает 6 %
|
|
Диаметр лопастного винта № 2
|
70 мм
|
|
Геометрический шаг лопастного винта № 2
|
200 мм, образующая лопасти - прямолинейна.
|
|
Рекомендованный диапазон измерения скоростей течения воды для лопастного винта № 2
|
от 0,2 м/сек до 5,0 м/сек
|
|
Погрешность измерения скоростей течения воды
|
±2%
|
|
Питание электрической сигнальной цепи
|
батарея из двух гальванических элементов типа 2С с общим напряжением 3 вольта
|
|
Вес прибора с ящиком
|
6 кг
|
|
Габаритные размеры прибора в ящике
|
320Х210Х210
|
Примечание: Винт № 2 предназначен для работ только с троса.
