Снят с производства, замена: измеритель-регистратор скорости потока ИСП-1М
или
измеритель скорости водного потока ИСВП-ГР-21М1 в комплекте с ИСО-1
Вертушка гидрометрическая ГР-21М измеряет скорость течения потока воды.
В основе работы гидрометрической вертушки лежит зависимость между скоростью вращения лопастного винта вертушки и скоростью набегающего водного потока.
Гидрометрическая вертушка состоит из:
- корпуса,
- ходовой части с лопастным винтом и контактным механизмом,
- хвостового оперения,
- сигнального устройства (счетчика-преобразователя оборотов винта вертушки).
При осуществлении измерений корпус вертушки крепится на гидрометрической штанге или на подвеске-вертлюге с гидрометрическим рыбовидным грузом.
Технические характеристики гидрометрической вертушки ГР-21М
|
№п/п
|
Наименование параметра
|
величина
|
|
1
|
Интервал измеряемых скоростей, м/с
|
0,05 - 2,500
|
|
2
|
Относительная погрешность измерения, не более, %
где V - величина измеренной скорости
|
{1,5 + 0,5*(5,0/V-1)}
|
|
3
|
Вес, не более, кг
|
1,500
|
|
4
|
Габариты, не более, мм
|
115х90х48
|
|
5
|

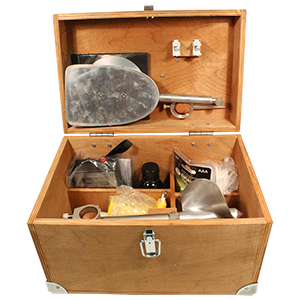

Габариты ящика укладки, не более, мм
|
355х275х155
|

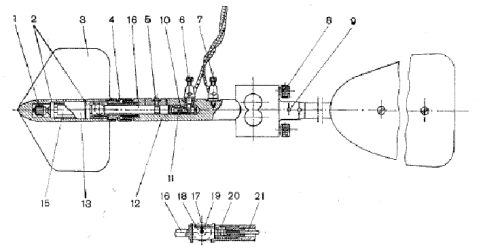

Чертеж гидрометрической вертушки ГР-21М в разрезе
