Снят с производства, замена: микровертушка ГМЦМ-1.
Гидрометрическая микровертушка ГР-100 совместно с прибором «ПОТОК-мкр» позволяет осуществить измерения усредненного во времени значения скоростей течения воды в различных точках сечения водного потока.
Стандартная комплектация:
- Микровертушка ГР-100 с сигнальным кабелем, закрепленная на штанге (L=180 мм);
- Соединительный кабель (L=3,0 м);
- Руководство по эксплуатации;
- Штанга удлинительная (L=250 мм);
- Кронштейн переходной для крепления к штанге;
- ГР-56М (с диаметром секций ф28 мм).
Технические характеристики
|
Микровертушка позволяет измерять скорость течения в искусственных и естественных водотоках в диапазоне:
|
|
– с трехлопастным винтом
|
от 0,030 до 2,20 м/сек (винт – пластмасса)
|
|
– с трехлопастным винтом
|
от 0,035 до 3,50 м/сек (винт – металл)
|
|
– с двухлопастным винтом
|
от 0,055 до 4,00 м/сек (винт – металл)
|
|
Диаметр лопастного винта микровертушки
|
15 мм
|
|
Геометрический шаг лопастного винта
|
20 мм
|
|
Относительная погрешность измерения, где V - величина измеренной скорости, м/с, не более
|
{1,8 + 0,5*(5,0/V-1)} %
|
|
Габаритные размеры микровертушки, не более:
|
|
- диаметр лопастного винта
|
15 мм
|
|
- геометрический шаг
|
20 мм
|
|
- длина
|
75 мм
|
|
Вес микровертушки с комплектом принадлежностей в укладочном ящике, не более
|
1,0 кг
|

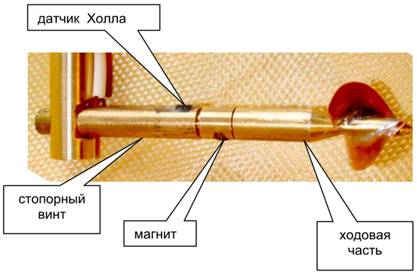

Конструкция микровертушки ГР-100
|

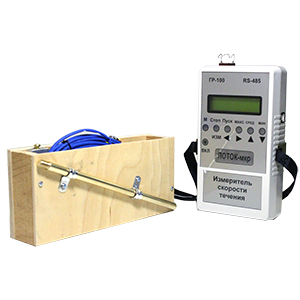

Микровертушка ГР-100 в транспортном ящике
|
Пластмассовый винт
|
|
|
|
Коэффициенты ИФП рассчитываются на основе результатов тарировки микровертушки в лотке ГР-19, ГР-19М или на Компараторной установке для тарировки гидрометрических вертушек.
ИФП (V [м/с]=A x N [oб/сек] + B) состоит из 3-х отрезков для которых задаются свои коэффициенты и точки перегиба (1-ый отрезок (А1 и В1) от 0 до V1, 2-ой (А2 и В2) от V1 до V2, 3-й (А3 и В3) от V2 до 3,000 м/с.
