Гидрометрические микровертушки ГМЦМ-1 предназначены для измерения осредненной за время наблюдения скорости течения водного потока в точках сечения естественных и искусственных водотоков. Могут использоваться для измерения объемного расхода воды и для определения напорно-расходных характеристик гидрометрических лотков.
Микровертушки ГМЦМ-1 внесены в Государственный реестр средств измерений.
|
|
|
|
ГМЦМ-1-мод.aa.bb.2 микровертушка гидрометрическая
|
|
|
|
|
ГМЦМ-1-мод.aa.bb.1 микровертушка гидрометрическая с выходом на ПК
|
Описание ГМЦМ-1
Применение ГМЦМ-1 позволяет организовать учет и контроль расходов воды в системах водоснабжения и водоотведения предприятий, в том числе на объектах сельского хозяйства и ЖКХ. Устройства могут использоваться для организации мониторинга сбросов сточных вод, для периодического контроля объемов сбросов, для градуировки и проверки стационарных средств измерения расхода.
Измерители ГМЦМ-1 существуют в двух исполнениях:
- ГМЦМ-1-мод.aa.bb.1 с выходом на ПК.
- ГМЦМ-1-мод.aa.bb.2 без выхода на ПК.
В модификации ГМЦМ-1-мод.aa.bb.1 добавлена функция передачи данных измерений на компьютер через USB - порт. Данные мгновенных и осредненных скоростей накапливаются в файле с указанием даты и времени момента измерения. Для осуществления передачи и накапливания данных измерений вместе с измерителем поставляется программное обеспечение.

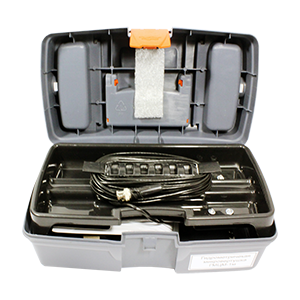

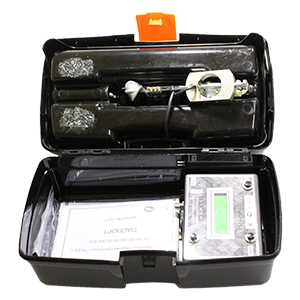

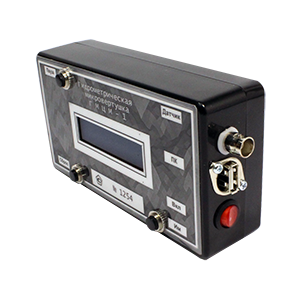

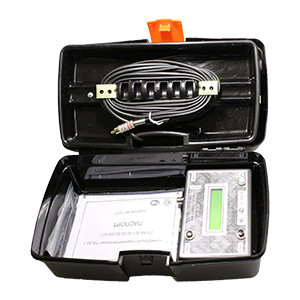

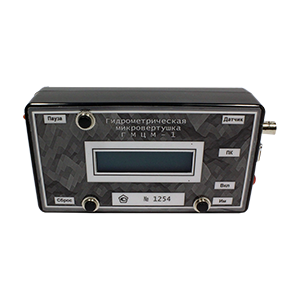

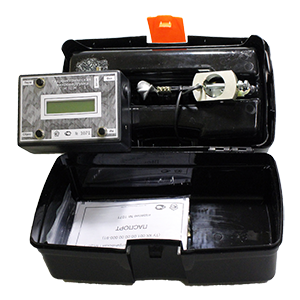

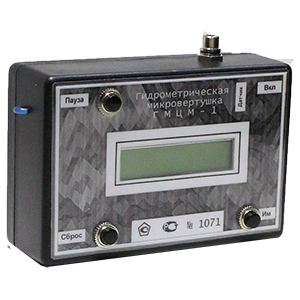

Измерители ГМЦМ-1-мод.aa.bb.1 и ГМЦМ-1-мод.aa.bb.2 являются автономными носимыми устройствами и состоят из двух основных элементов: датчика скорости и блока обработки измерительной информации. Датчик включает в себя первичный преобразователь скорости течения - лопастной винт и держатель лопастного винта. Конструкция и установочные размеры датчика позволяют жестко фиксировать его на гидрометрической штанге диаметром 28 мм, например, ГР-56 (ТУ 25-04-1627-76) или на рыбовидном грузе дистанционной установки ГР-64М (ТУ 25-04-1891-73) и ГР-70 (ТУ 25-04-1639-72). Датчик связан с блоком обработки измерительной информации электрическим кабелем. Измеритель и все его комплектующие элементы размещены в укладочном футляре.
Принцип действия ГМЦМ-1 следующий: для формирования электрического сигнала, характеризующего скорость водного потока, используется свойство электропроводности воды. Лопастной винт под воздействием водного потока вращается вблизи электрода и, изменяя электрическое сопротивление в пограничном слое электрода, тем самым образует электрические импульсы, частота которых характеризует скорость водного потока. Блок обработки измерительной информации измеряет частоту вращения лопастного винта и по ней вычисляет скорость водного потока.
Технические характеристики ГМЦМ-1
|
Параметры
|
Значения
|
|
Диапазон измерения скорости с нормированной погрешностью, м/с
|
0,05-4,0
|
|
Полный диапазон измерения скорости, м/с
|
0,03-7,0
|
|
Пределы допускаемой относительной погрешности при измерении скорости водного потока, %
|
±(6*V), где V- значение измеренной скорости водного потока, м/с
|
|
Максимальное время осреднения, сек
|
640
|
|
Диаметр лопастного винта (вертушки), мм
|
15 или 25
|
|
Источник питания
|
9В 6F22 (Крона)
|
|
Ток потребления, А
|
0,006
|
|
Габаритные размеры, мм:
- датчика
- блока обработки
- укладочного футляра
|
12х35х160
45х87х145
130х170х280
|
|
Длина кабеля стандартного комплекта, м
|
10
|
|
Масса измерителя с полной комплектацией в укладочном футляре, кг
|
1,5
|
|
Рабочие условия:
- температура воздуха, °С
- температура воды, °С
- минерализация воды, г/л
- содержание взвесей (песок), г/л
|
-20...+50
до 40
до 40
до 1
|
Модификации микровертушек ГМЦМ-1
При заказе гидрометрической микровертушки ГМЦМ-1 необходимо указывать модель в формате aa.bb.c., где:
- aa: диаметр рабочего лопастного винта.
- bb: диаметр запасного лопастного винта.
- c: 1 - есть функция передачи данных на ПК; 2 - нет функции передачи данных на ПК.
|
Модель
|
Диаметр рабочего
лопастного винта
|
Диаметр запасного
лопастного винта
|
Функция передачи
данных измерения на ПК
|
|
ГМЦМ-1-мод.15.15.1
|
15 мм
|
15 мм
|
да
|
|
ГМЦМ-1-мод.15.15.2
|
15 мм
|
15 мм
|
нет
|
|
ГМЦМ-1-мод.15.25.1
|
15 мм
|
25 мм
|
да
|
|
ГМЦМ-1-мод.15.25.2
|
15 мм
|
25 мм
|
нет
|
|
ГМЦМ-1-мод.25.25.1
|
25 мм
|
25 мм
|
да
|
|
ГМЦМ-1-мод.25.25.2
|
25 мм
|
25 мм
|
нет
|
Пример заказа: гидрометрическая микровертушка ГМЦМ-1, мод. 15.25.1 - указывает, что прибор комплектуется лопастным винтом диаметром 15 мм и лопастным винтом 25 мм и имеет функцию передачи данных измерения на ПК.
Комплект поставки:
- Держатель лопастного винта.
- Лопастной винт, 2 шт.
- Блок обработки измерительной информации.
- Указатель направления.
- Паспорт.
- Футляр укладочный.
- Кабель USB для подключения к ПК (только для ГМЦМ-aa.bb.1).
- CD-диск с драйверами (только для ГМЦМ-aa.bb.1).
