Измерение нижней границы высоты облаков при помощи ДВО-2.
Как известно, многие из отраслей промышленности, сельского
хозяйства, транспортные службы очень сильно зависят от оперативности,
своевременности и надежности прогнозов федеральной метеорологической службы. Заблаговременное
оповещение об опасных и особо опасных явлениях погоды, своевременность подачи
штормовых предупреждений – всё это необходимые условия для успешной и
безопасной работы многих отраслей хозяйства и транспорта. Так, например, долгосрочные
метеорологические прогнозы имеют решающий вес при организации сельхоз
производств.
Одним из самых важных параметров, определяющих возможность
прогнозирования опасных погодных условий, является такой показатель, как высота
нижней границы облаков.
В метеорологии, высота облаков - это высота нижней границы
облаков над поверхностью земли.
Для понимания важности проведения исследований по
определению высоты облаков, следует упомянуть тот факт, что облака могут быть
разных типов. Для различных типов облаков высота их нижней границы может варьироваться
в некоторых пределах, причем, выявлено среднее значение высоты облаков.
Итак, облака могут быть:
- Слоистые облака (средняя высота 623 м.)
- Дождевые облака (средняя высота 1527 м.)
- Кучевые (вершина) (1855)
- Кучевые (основание) (1386)
- Грозовые
(вершина) (средняя высота 2848 м.)
- Грозовые (основание) (средняя
высота 1405 м.)
- Ложные перистые (средняя высота 3897 м.)
- Слоисто-кучевые (средняя высота 2331 м.)
- Высокие кучевые (ниже 4000 м.) (средняя высота 2771 м.)
- Высокие кучевые (выше 4000 м.) (средняя высота 5586 м.)
- Перисто-кучевые (средняя
высота 6465 м.)
- Низкие перисто-слоистые (средняя
высота 5198 м.)
- Высокие перисто-кучевые (средняя высота 9254 м.)
- Перистые (средняя высота 8878 м.)
Как правило, измеряют высоту облаков нижнего и среднего
ярусов, не превышающую 2500 м. При этом, определяют высоту самых нижних облаков
из всего их массива. При тумане, считают, что высота облаков равна нулю, и, в
данном случае, в аэропортах измеряется “вертикальная видимость”.
Для определения высоты нижней границы облаков используется
метод светолокации. В России, для этих целей выпускается измеритель ДВО-2,
в котором в качестве источника импульсов и света используется импульсная лампа.
Высота нижней границы облаков методом светолокации с
использованием ДВО-2 определяется при помощи замера времени, которое требуется
световому импульсу для прохождения пути от излучателя света до облака и обратно,
а также преобразования полученного значения времени в пропорциональное ему

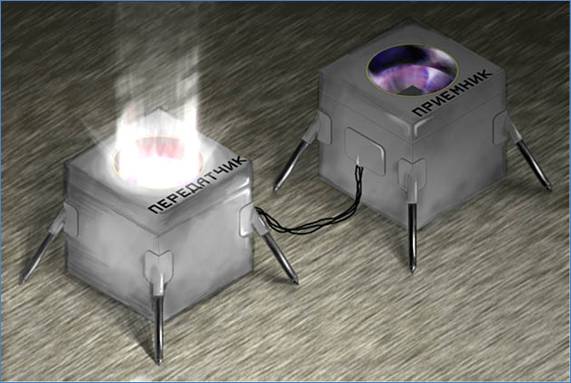

значение высоты облаков. Таким образом, световой импульс посылается излучателем
и, после отражения, принимается приемником. При этом, излучатель и приемник должны
быть расположены в непосредственной близости друг от друга.
Конструктивно измеритель ДВО-2 представляет собой комплекс из нескольких
отдельных приборов:
- передатчика и приёмника,
- линий связи,
- блока измерительного,
- пульта дистанционного.
Измеритель
высоты облаков ДВО-2 может работать автономно с блоком измерительным, в
комплекте с дистанционным пультом и в составе автоматизированных
метеорологических станций.
Передатчик состоит из импульсной лампы, питающих её
конденсаторов и параболического отражателя. Отражатель вместе с лампой и
конденсаторами установливается в кардановом подвесе, заключенном в корпусе с
открывающейся крышкой.
Приемник состоит из параболического зеркала, фотоприемника,
фотоусилителя, также установленных в кардановом подвесе и находящихся в корпусе
с открывающейся крышкой.
Передатчик и приемник должны быть размещены вблизи основного
пункта наблюдений. На взлетно-посадочных полосах, передатчик и приемник
устанавливаются на ближайших приводных радиомаяках с обоих концов полосы.
Блок измерительный, предназначающийся для сбора и обработки
информации, состоит из измерительной платы, высоковольтного блока и блока
питания.
Пульт дистанционный включает плату клавиатуры и индикации и
плату управления.
Сигнал от приемника по двухпроводной потенциально
развязанной линии связи с однополярными сигналами и номинальным током(20±5)мА передается в измерительный блок, а оттуда - в
пульт дистанционный. В зависимости от комплектации, вместо пульта
дистанционного для обработки и отображения на дисплее оператора сигнал может
передаваться на центральную систему метеостанции.
Измеритель высоты облаков ДВО-2 может работать или
непрерывно или по мере необходимости. Пульт дистанционный имеет
последовательный интерфейс RS-232, предназначающийся для работы с компьютером.
Информация от измерителей ДВО-2 может передаваться по линии связи на дистанции
до 8 км.
Обработка результатов измерения на измерительном блоке ДВО-2
включает:
- осреднение результатов по 8-ми измеренным значениям;
- исключение из числа замеров тех результатов, в которых
наблюдается кратковременное пропадание отраженного сигнала. Т.е. исключение
фактора «разрыва в облаках»;
- выдачу сигнала об «отсутствии облаков» в случае, если среди
15 проведенных наблюдений не набирается 8 значимых;
- исключение так называемых местников - ложных сигналов
отражения.
Измерители высоты облаков ДВО-2 изготавливаются в
соответствие с ТУ 4313-027-46252540-2004.
