Термометр АМТ-5 предназначен для измерений температурных показателей почвы на разных глубинах. Используется для проведения метеорологических наблюдений. Также подходит для определения температуры сыпучих, газообразных и жидких сред.
Конструкция и принцип работы АТМ-5
Термометр АМТ-5 работает в дистанционном режиме, измерение температуры почвы происходит посредством контактных датчиков температуры (ДТ). Полученные от датчиков данные преобразуются в цифровой код посредством блоков измерений и регистрации (БИР). Далее полученая информация передается передаются в пульт считывания информации (ПСИ), где данные обрабатываются, визуализируются и хранятся. Датчики ДТ имеют в своем составе платиновый термочувствительный элемент сопротивления.
Датчики термометра АТМ-5 устанавливаются в почве на требуемых глубинах и подключаются кабелями к блокам БИР1 (до 7 датчиков ДТ) и БИР2 (до 4 датчиков ДТ). Блоки БИР устанавливаются на метеоплощадке в защитных шкафах. Внутри корпусов БИР размещены платы измерительных контроллеров со встроенным программным обеспечением (ПО). Блоки БИР соединяются кабелем связи с пультом ПСИ, размещаемом в помещении метеостанции. Конструктивно ПСИ выполнен в виде переносного прибора, на лицевой панели которого расположены индикатор и клавиатура, а внутри корпуса размещены плата контроллера и аккумуляторы резервного питания.
После включения питания термометр АМТ-5 работает в режиме автоматического измерения температуры почвы в заданные синоптические сроки. Измеренная информация сохраняется в памяти ПСИ, может быть выведена на цифровой индикатор ПСИ или передана в персональный компьютер (ПК) пользователя для дальнейшей обработки.
Технические характеристики почвенного термометра АТМ-5
|
Параметры
|
Значения
|
|
Диапазон измерений температуры
|
-60…+70°С
|
|
Пределы допускаемой погрешности:
- от -60…-30°С включ.
- свыше -30…+70°С включ.
|
±0,2°С
±0,1°С
|
|
Количество измерительных каналов температуры
|
11
|
|
Условия эксплуатации (температура окружающего воздуха, относительная влажность воздуха):
- БИР
- ПСИ
|
-50…+50 до 98% при +25°С
+5…+40 до 80% при +25°С
|
|
Напряжение питания
|
12 В
|
|
Ток потребления
|
300 мА
|
|
Средняя наработка на отказ, не менее
|
50000 ч
|
|
Средний срок службы, не менее
|
8 лет
|
|
Габаритные размеры, масса
|
длина,
мм
|
ширина,
мм
|
высота,
мм
|
диаметр,
мм
|
масса,
кг
|
|
ДТ
|
100
|
-
|
-
|
6
|
0,3
|
|
БИР
|
242
|
166
|
55
|
-
|
1,5
|
|
ПСИ
|
210
|
130
|
60
|
-
|
1,0
|

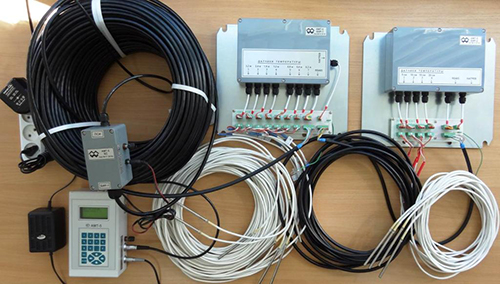

Комплект поставки термометра АТМ-5:
- Датчик температуры ДТ (количество определяется в соответствие с заказом).
- Блок измерения и регистрации БИР1.
- Блок измерения и регистрации БИР2.
- Пульт считывания информации ПСИ.
- Комплект вспомогательного оборудования для установки ДТ (трубы, шаблон, кабели связи).
- Руководство по эксплуатации.
