Плювиограф П-2М предназначен для измерения количества выпадающих жидких атмосферных осадков и регистрации полученных значений во времени в течение суток.
Количество атмосферных осадков измеряется высотой столба воды в миллиметрах, образующегося на горизонтальной поверхности при выпадении осадков (в условиях отсутствия их стока, испарения и просачивания). Плювиограф применяется в метеорологических исследованиях.
Описание плювиографа П-2М

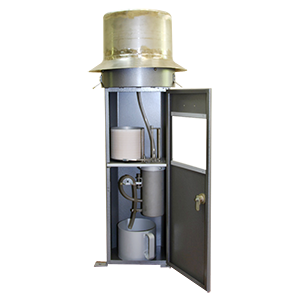

Плювиограф состоит из нескольких элементов, собранных в едином корпусе:
- Приёмный сосуд для сбора осадков.
- Блок регистрации с поплавковой камерой и часовым механизмом.
- Контрольный сосуд для слива воды.
Приемный сосуд располагается в верхней части корпуса, остальные части конструкции находятся внутри плювиографа. Соединение приемного сосуда с поплавковой камерой выполнено гибкой трубкой. Для закрепления плювиографа на месте эксплуатации снаружи, в верхней части корпуса приварены три проушины, дно оснащено тремя уголками с отверстиями.
Принцип действия плювиографа заключается в сборе жидких осадков с помощью приемного осадкосборного цилиндрического сосуда в поплавковую камеру и регистрации во времени количества собранной воды на диаграммном бланке пером, закрепленным на поплавке. Кривая, записанная на диаграммном бланке, позволяет определить количество выпавших осадков, их распределение во времени. При достижении максимально допустимого уровня воды в камере (10,5±0,1 мм выпавших осадков) происходит автоматический слив всех собранных осадков.
Технические характеристики плювиографа П-2М
|
Параметры
|
Значения
|
|
Приемная площадь плювиографа, см2
|
500±2
|
|
Пределы основной относительной погрешности регистрации количества осадков от регистрируемого количества, %, не более
|
±2,5
|
|
Цена наименьшего горизонтального деления диаграммного бланка, мин
|
10
|
|
Цена наименьшего вертикального деления диаграммного бланка, мм осадков
|
0,2
|
|
Допустимое отклонение пера от нулевой линии на диаграммном бланке при нулевом количестве осадков, мм осадков
|
±0,1
|
|
Продолжительность слива воды из поплавковой камеры при регистрации на диаграммном бланке (10,1±0,1) мм осадков, с, не более
|
20
|
|
Пределы допускаемой основной погрешности регистрации времени
часовым механизмом при температуре (20±5)°С за 24 ч, мин, не более
|
±5
|
|
Пределы допускаемой основной погрешности регистрации времени
часовым механизмом при температуре, отличной от (20±5)°С за 24 ч, не более
|
±(5+0,05 Δt)*
|
|
Габаритные размеры плювиографа, мм, не более:
- диаметр
- высота
|
400
1100
|
|
Масса плювиографа, кг, не более
|
18
|
*0,05 - температурная погрешность, мин/°С; Δt - отклонение температуры от (20±5)°С.
Комплект поставки плювиографа:
- Плювиограф П-2М.
- Оттяжка для монтажа, 3 шт.
- Комплект ЗИП в составе: ключ, пишущий узел, бланк диаграммный ЛМ-7 (200 шт).
- Руководство по эксплуатации.
Чтобы правильно подобрать плювиограф П-2М, узнать стоимость, купить плювиограф,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
