Подставки под осадкомер Третьякова О-1 предназначены для соблюдения условий эксплуатации прибора и установки осадкомера на определенной высоте над землей.
|
|
|

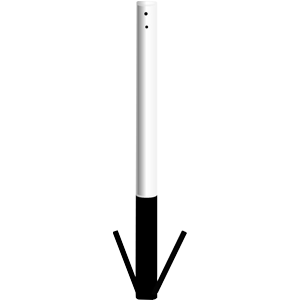

| Асбоцементная подставка под осадкомер Третьякова О-1 |
Осадкомер Третьякова О-1 на металлической подставке |
Производятся металлические подставки высотой 1550 мм и асбоцементные подставки высотой 2350 мм.
Асбоцементные подставки представляют собой трубу диаметром 150 мм. Вверху имеются отверстия для монтажа осадкомера, внизу – антивандальные якоря. Подставки покрывают белой и черной краской: белым обозначается надземная часть подставки, та часть, которая закреплена в грунте, окрашена в черный цвет.
Металлические подставки выполнены из трех вертикальных стоек, соединенных между собой горизонтальными перемычками. К стойкам снизу приварены пластины с отверстиями, позволяющие крепить их болтовым соединением к анкерам. Анкеры из профилированного металла вбиваются в грунт и обеспечивают устойчивость и надежность конструкции.
Сборка и монтаж подставок производится непосредственно перед установкой осадкомера.
Технические характеристики
|
Наименование
|
Асбоцементная подставка
|
Металлическая подставка
|
|
Высота
|
2350 мм
|
1550 мм
|
|
Диаметр
|
150 мм
|
28 мм (диаметр каждой стойки)
|
|
Вес, нетто/брутто
|
42,5 кг/50 кг
|
14 кг/14,2 кг
|
|
Объем
|
0,1 м3
|
0,06 м3
|
|
Гарантия
|
2 года
|
|
Средний срок эксплуатации, не менее
|
8 лет
|
Варианты исполнений:
- Подставка под осадкомер Третьякова О-1 асбоцементная.
- Подставка под осадкомер Третьякова О-1 металлическая с анкерами.
Стандартный комплект поставки
|
Подставка под осадкомер Третьякова О-1 асбоцементная
|
Подставка под осадкомер Третьякова О-1 металлическая
|
|
- Подставка асбоцементная.
|
- Стойка 1550 мм, 3 шт.
|
|
- Болт 40 мм, две шайбы, гайка М8, 3 шт.
|
- Горизонтальная перемычка, 3 шт.
|
|
- Паспорт.
|
- Болт 40 мм, две шайбы, гайка М8, шт.
|
|
|
- Анкер забивной, 3 шт.
|
|
|
- Болт 30 мм, шайба, гайка М8, 3 шт.
|
|
|
- Паспорт.
|
