Комплекс МВ-22 предназначен для автоматического непрерывного измерения параметров воздушного потока: для измерений температуры, относительной влажности, скорости воздушного потока. Комплекс МВ-22 используется в вентиляционных системах различных устройств и сооружений, в области АЭС и т.д.
Принцип действия комплекса МВ-22 основан на преобразовании измеренных параметров в электрические сигналы и дальнейшей их обработке. Полученные данные передаются по кабелю связи в ПК через интерфейс RS485.
Конструкция МВ-22

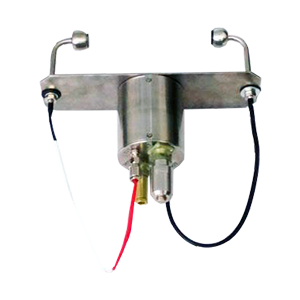

Конструктивно в состав комплекса МВ-22 входят: датчик скорости воздушного потока ДС, датчик температуры и влажности воздушного потока ДТВ, устройство обработки и вывода информации УОВ, комплект кабелей:
- ДС представляет собой кронштейн, на котором установлены два съемных акустических излучателя АИ1, АИ2, разъемы для подключения кабелей связи. Кронштейн крепится к верхней части УОВ. ДС предназначены для измерений параметров воздушного потока и передаче их в УОВ.
- ДТВ представляет собой корпус цилиндрической формы. В верхней части расположена розетка РС7 в кожухе для подключения ДТВ к УОВ. В качестве первичного преобразователя используется полупроводниковый датчик HIH-3602-С, выполненный в пластмассовом корпусе с открытым кристаллом.
- УОВ представляет собой корпус цилиндрической формы, выполненный из антикоррозийной нержавеющей стали. В нижней части цилиндра расположены два высокочастотных разъема для подключения кабелей связи от АИ1 и АИ2, вилка РС7 для подключения ДТВ и вилка РС4 для подключения кабеля связи с ПК и источником питания. УОВ предназначено для приема сигналов от датчиков, обработки и передачи
информации в персональный компьютер (ПК).
Технические характеристики комплекса МВ-22
|
Параметры
|
Значения
|
|
Диапазон измерения:
|
|
Скорость
|
0,5-40,0 м/с
|
|
Температура
|
-40…+60°С
|
|
Относительная влажность
|
10-95 %
|
|
Условия эксплуатации:
|
|
Рабочий диапазон температур
|
-40…+60°С
|
|
Рабочий диапазон давлений
|
от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)
|
|
Рабочий диапазон влажности
|
до 98% при +35°С
|
|
Другие характеристики:
|
|
Относительная погрешность
|
±5%
|
|
Сейсмостойкость
|
до 8 баллов
|
|
Степень защиты
|
IP45
|
|
Питание
|
12 или 24 В постоянного тока
220 В переменного тока
|
|
Ток потребления
|
не более 100 мА
|
|
Габариты и масса:
|
|
Датчик температуры-влажности (ДТВ)
|
70 х Ø22 мм, не более 0,1 кг
|
|
Датчик скорости (ДС)
|
160 х 80 х 20 мм, не более 0,1 кг
|
|
Устройство обработки и вывода информации (УОВ)
|
Ø70 х 110 мм; не более 0,3 кг
|
По дополнительному заказу возможна поставка коробки соединительной для организации подключения и питания устройств комплекса МВ-22.
Чтобы правильно подобрать комплекс измерения параметров воздушного потока МВ-22, узнать стоимость МВ-22, купить комплекс МВ-22,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
