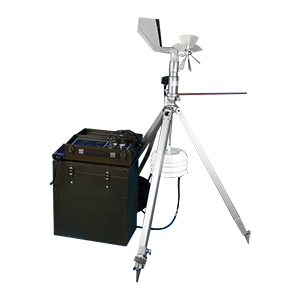

Полевой вариант метеорологической станции М-49М предназначается для мобильного развертывания измерительного комплекса в «полевых условиях». Может устанавливаться на передвижные лаборатории. Допускается подключение метеостанции к автомобильному аккумулятору (12V) или источнику питания (24V).
Метеостанция М-49М внесена в Государственный реестр средств измерений РФ.
|
|
|
|
|

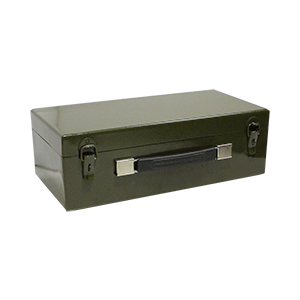

Ящик
|

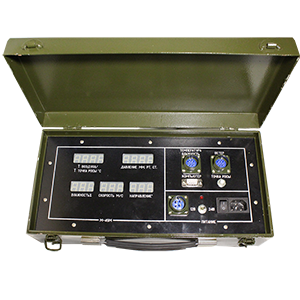

Пульт с датчиком давления
|

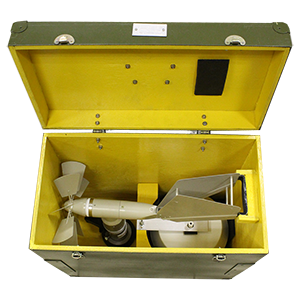

Датчик ветра ДВМ
|
|
|
|

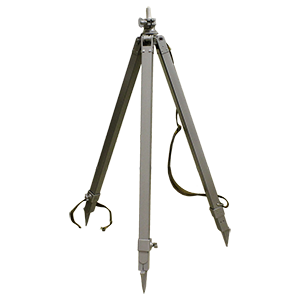

Штатив
|
Описание полевой метеостанции М-49М
- Метеостанция М49-М в полевом варианте исполнения используется для дистанционного измерения скорости и направления ветра, атмосферного давления, температуры и относительной влажности воздуха и определения температуры точки росы, в полевых условиях. Комплект состоит из следующих элементов:
- Датчик ветра - предназначен для преобразования скорости и направления ветра в частоту следования и фазовый сдвиг последовательностей электрических импульсов при помощи двух импульсаторов, выполненных на герконах.
- Блок датчиков температуры и влажности выполняет преобразование температуры и относительной влажности окружающего воздуха в частоты следования электрических импульсов. Датчик температуры представляет собой кварцевый резонатор.
- Пульт с датчиком давления - с его помощью полученные от датчика ветра, датчика давления, датчика температуры и датчика влажности электрические импульсы преобразуются в числовые значения и отображаются на цифровом дисплее пульта. Также с пульта измеренные параметры выводятся на компьютер по интерфейсу RS-232. Встроенный в пульт датчик давления является кварцевым резонатором. Дополнительно в пульте предусмотрена возможность вычисления температуры точки росы и индицирования ее значения на дисплее при нажатии кнопки ТОЧКА РОСЫ.
- Штатив предназначен для установки в полевых условиях датчика ветра и блока датчиков температуры и влажности.
- Комплект кабелей, необходимый для подключения датчиков к пульту.
- Ящик для транспортировки полевой метеорологической станции.
Технические характеристики М-49М "полевой вариант"
|
Параметры
|
Значения
|
|
Диапазоны измерения:
|
|
скорости ветра
|
от 0,6 до 60 м/с
|
|
направления ветра
|
от 0 до 360°
|
|
атмосферного давления
|
от 600 до 1073 (от 450 до 805) гПа (мм рт.ст.)
|
|
температуры воздуха
|
-50…+50°С
|
|
относительной влажности воздуха
|
10…98%
|
|
температуры точки росы
|
+5…+50°С
|
|
Пределы допускаемой погрешности не более:
|
|
по каналу скорости ветра при использовании датчика ветра М-127
|
±(0,3 + 0,05V) м/с, где V – измеряемая скорость ветра
|
|
по каналу направления ветра
|
±10 градусов
|
|
по каналу атмосферного давления
|
±0,5 (±0,4) гПа (мм рт.ст.)
|
|
по каналу измерения температуры воздуха
|
при температуре -30…+50°С: ±0,2
при температуре -50…-30°С: ±0,4
|
|
по каналу относительной влажности воздуха
|
при температуре -50…-10°С: ±5%
при температуре -10…+50°С: ±10%
|
|
по каналу температуры точки росы
|
±7°С
|
|
Порог чувствительности датчика ветра, м/с, не более:
|
|
по скорости ветра
|
0,6
|
|
по направлению ветра
|
1,2
|
|
Питание
|
- от сети переменного тока напряжением (220±2233) В частотой (50±1) Гц;
- или от источника постоянного тока напряжением (24±1) В и током не менее 1 А;
- или от источника постоянного тока напряжением (12±1) В и током не менее 1 А
|
|
Мощность, потребляемая метеорологической станцией, должна быть не более
|
- от сети переменного тока 35 Вт;
- от источника постоянного тока 15 Вт
|
|
Габаритные размеры (длина*ширина*высота), мм, не более:
|
|
датчика ветра
|
380*194*412
|
|
блока датчиков температуры и влажности
|
197*197*150
|
|
пульта
|
355*185*125
|
|
Масса, кг, не более:
|
|
датчика ветра
|
2,0
|
|
блока датчиков температуры и влажности
|
1,5
|
|
пульта
|
2,9
|
|
штатива
|
5,5
|
|
комплекта кабелей
|
5,0
|
|
полного комплекта
|
20
|
Комплект поставки полевой метеостанции М-49М:
- Штатив
- Датчик ветра малогабаритный ДВМ.
- Блок датчиков температуры и влажности ДТВ.
- Пульт с датчиком давления.
- Набор кабелей.
- Диск с ПО.
- Техническая документация.
Чтобы правильно подобрать полевую метеостанцию М-49М, узнать стоимость М-49М "полевой вариант", купить полевую метеостанцию М-49М,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
