Метеостанция М-49М с датчиком ветра ДВМ предназначена для измерения на дистанции таких показателей как: направление и скорость ветра, атмосферное давление, температура, относительная влажность воздуха. Выдача и сохранение результатов измерения осуществляется через компьютер по интерфейсу RS-232. Датчики метеостанции установлены на мачте переносного типа.
Описание метеостанции М-49М с датчиком ДВМ

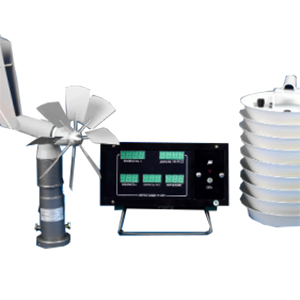

Комплект метеостанции М-49М состоит из следующих элементов:
- Датчик ветра ДВМ, преобразующий показатели скорости и направления ветра в частоту следования и фазовый сдвиг последовательностей электрических импульсов при помощи двух импульсаторов, выполненных на герконах.
- Блок датчиков температуры и влажности для измерения и преобразования температуры и относительной влажности окружающего воздуха в частоты следования электрических импульсов.
- Пульт с датчиком давления, использующийся для преобразования электрических импульсов вышеперечисленных приборов для отображения и вывода измеренных параметров на компьютер по интерфейсу RS-232 с последующим их сохранением в память компьютера.
- Программное обеспечение. Функционирует на ПК, отображает и сохраняет результаты измерений метеорологических параметров.
- Соединительные кабели.
Технические характеристики М-49М с датчиком ветра ДВМ
|
Параметры
|
Значения
|
|
Диапазоны измерения:
|
|
скорости ветра при использовании датчика ветра ДВМ
|
от 0,6 до 60 м/с
|
|
направления ветра
|
от 0 до 360°
|
|
атмосферного давления
|
от 600 до 1073 (от 450 до 805) гПа (мм рт.ст.)
|
|
температуры воздуха
|
-50…+50°С
|
|
относительной влажности воздуха
|
10…98%
|
|
Пределы допускаемой погрешности не более:
|
|
по каналу скорости ветра при использовании
датчика ветра ДВМ
|
±(0,3 + 0,05V) м/с, где V – измеряемая скорость ветра
|
|
по каналу направления ветра
|
±10 градусов
|
|
по каналу атмосферного давления
|
±0,5 (±0,4) гПа (мм рт.ст.)
|
|
по каналу измерения температуры воздуха
|
при температуре -30…+50°С: ±0,2
при температуре -50…-30°С: ±0,4
|
|
по каналу относительной влажности воздуха
|
при температуре -50…-10°С: ±5%
при температуре -10…+50°С: ±10%
|
|
Порог чувствительности датчика ветра, м/с, не более:
|
|
по скорости ветра
|
0,6
|
|
по направлению ветра
|
1,2
|
|
Питание
|
- от сети переменного тока напряжением (220±2233) В частотой (50±1) Гц
- или от источника постоянного тока напряжением (12±1) В и током не менее 1 А
|
|
Мощность, потребляемая метеорологической станцией, должна быть не более
|
- от сети переменного тока: 35 Вт
- от источника постоянного тока: 15 Вт
|
|
Габаритные размеры (длина*ширина*высота), мм, не более:
|
|
датчика ветра ДВМ
|
380*194*412
|
|
блока датчиков температуры и влажности
|
240*197*230
|
|
пульта
|
260*210*140
|
|
Масса, кг, не более:
|
|
датчика ветра ДВМ
|
2,0
|
|
блока датчиков температуры и влажности
|
3,0
|
|
пульта с датчиком давления
|
3,7
|
|
полного комплекта с датчиком ДВМ
|
21
|
Комплект поставки метеостанции М-49М с датчиком ДВМ:
- Датчик ветра малогабаритный ДВМ.
- Блок датчиков температуры и влажности ДТВ.
- Пульт с датчиком давления.
- Набор кабелей.
- Диск с ПО.
- Техническая документация.
Чтобы правильно подобрать метеостанцию М-49М с датчиком ДВМ, узнать стоимость М-49М, купить метеостанцию М-49М с датчиком ДВМ,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для М-49М метеостанция с датчиком ветра ДВМ
> М-49М метеостанция (модификация с датчиком ДВМ / с датчиком М-127 / с точкой росы). Руководство по эксплуатации (.pdf)
> М-49М метеостанция (модификация с метеоадаптером). Руководство по эксплуатации (.pdf)
> М-49М метеостанция (модификация "полевой вариант"). Руководство по эксплуатации (.pdf)
