Измеритель высоты облаков ДВО-2 представляет собой оптический импульсный локатор, предназначенный для измерения нижней границы облаков над местом установки передатчика и приемника, автоматической обработки результатов измерения и передачи выходного сигнала для регистрации и на пульт дистанционный для индикации.
|
|
|
|
Измерительный блок
|

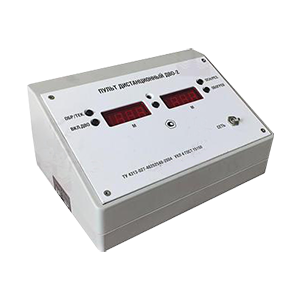

Дистанционный пульт
|
Особенности измерителя высоты облаков ДВО-2:

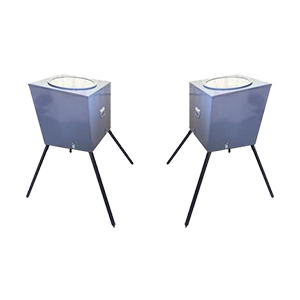

- Измеритель ДВО-2 состоит из следующих независимых элементов: источника световых импульсов, приемника, блока измерительного и пульта дистанционного.
- Может использоваться автономно или в составе автоматических метеорологических станций.
- Датчики высоты облаков ДВО-2 работают круглосуточно.
- Встроенный интерфейс передачи данных RS-232C.
- Дальность подключения датчиков высоты облаков ДВО-2 составляет 8 км.
- Информация об измеренных данных отображается на экране пульта дистанционного и блока измерительного, измеренные данные в памяти датчика ДВО-2 не хранятся, но могут архивироваться только на внешнем накопителе (ПК).
- Для защиты измерителей ДВО-2 от несанкционированного вмешательства источник световых импульсов, приемник, блок измерительный и пульт дистанционный пломбируются.
- Встроенное ПО обеспечивает управление работой датчиков ДВО-2, сбор, обработку и передачу данных на персональный компьютер.
Технические характеристики ДВО-2
|
Параметры
|
Значения
|
|
Диапазон измерений высоты облаков, м
|
от 15 до 3000
|
|
Пределы допускаемой абсолютной погрешности измерений высоты облаков, м:
-в диапазоне от 15 до 100 м включительно
-в диапазоне свыше 100 до 3000 м
|
±10
±0,07-Низм*
|
|
Периодичность зондирования атмосферы, с:
-в режиме получения данных
-в режиме ожидания
|
1,3
5
|
|
Период обновления измеренных значений
|
один раз за 8 циклов
|
|
Дискретность измерений, м
|
5
|
|
Питание от сети переменного тока:
-напряжение, В
-частота, Гц
|
220±22
50±1
|
|
Потребляемая мощность, Вт, не более
|
200
|
|
Средняя наработка на отказ, ч
|
10000
|
|
Средний срок службы, лет
|
8
|
|
Габаритные размеры, мм, не более
|
длина
|
ширина
|
высота
|
|
Источник световых импульсов
|
630
|
685
|
665
|
|
Приемник
|
630
|
685
|
665
|
|
Блок измерительный
|
490
|
375
|
170
|
|
Пульт дистанционный
|
230
|
190
|
70
|
|
Масса, кг, не более:
|
|
|
Источник световых импульсов
|
49,0
|
|
Приемник
|
51,0
|
|
Блок измерительный
|
8,5
|
|
Пульт дистанционный
|
2,0
|
|
Условия эксплуатации для приемника и источника:
-температура воздуха, °C
-относительная влажность воздуха, %
-атмосферное давление, гПа
|
-50…+50
до 100, при температуре воздуха 25°C
от 600 до 1100
|
|
Условия эксплуатации для блока измерительного и пульта дистанционного:
-температура воздуха, °C
-относительная влажность воздуха, %
-атмосферное давление, гПа
|
+5…+40
до 98
от 600 до 1100
|
*Примечание: Низм - измеренное значение высоты облаков.
Комплект поставки ДВО-2:
- Источник световых импульсов.
- Приемник.
- Блок измерительный.
- Пульт дистанционный.
- Комплект кабелей.
- Руководство по эксплуатации.
- Методика поверки.
