Метеомачта 2 метра предназначена для установки на ней датчиков ветра, температуры, влажности и прочих приборов метеорологического наблюдения: метеостанций М-49М, анеморумбометров М63М-1 и т.д. Метеомачта 2 м собирается на месте проведения исследовательских работ и устанавливается вертикально.
Технические характеристики метеомачты 2 метра
|
Параметры
|
Значения
|
|
Диапазон рабочих температур
|
-60…+40°С
|
|
Относительная влажность
|
100% (при температуре плюс +25°С)
|
|
Высота метеомачты, м
|
2,2±0,2
|
|
Габаритные размеры метеомачты в упаковке, мм, не более
|
514х482х 107;
1164х264х181
|
|
Масса метеомачты в упаковке, кг, не менее
|
33,8
|
Сборка и монтаж мачты-треноги 2 метра

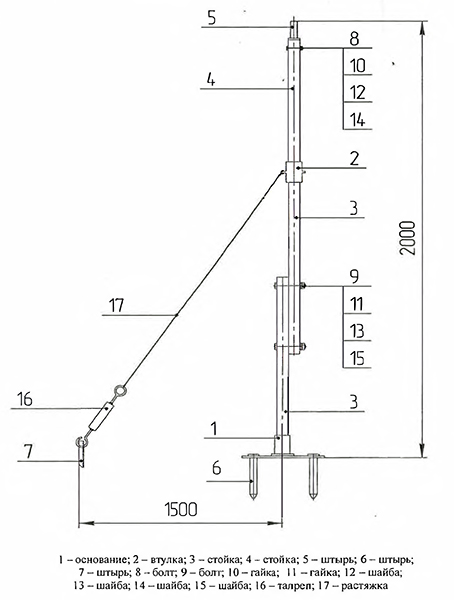

Метеомачта 2 метра собирается в соответствии с приведенным ниже рисунком:
- Основание поз.1 крепить к грунту штырями поз. 6.
- Соединить между собой стойки поз. 3 с помощью болтов поз. 9 (М10), шайб поз. 13 (10.65Г), 15 (10.01) и гаек поз. 11 (М10). В основание поз. 1 вкрутить соединенные стойки поз. 3 любым концом.
- На свободный конец стойки поз. 3 накрутить втулку поз. 2, к которой затем крепить три проволочные растяжки поз. 17.
- Штырь поз. 5 установить в стойку поз. 4 и соединить их с помощью болта поз. 8 (М6) , шайб поз. 12 (6.65Г), 14 (6.01) и гайки поз. 10 (М6).
- Стойку поз. 4 вкрутить во втулку поз. 2 (предварительно установив датчик ветра на штыре поз. 5).
- В грунт вбить три штыря поз. 7 на расстояние примерно 1,5 м от оси основания поз. 1 в соответствии с рисунком.
- Соединить растяжки поз. 17 и штыри поз. 7 с помощью талрепов поз. 16.
- Проверить отклонение от вертикали, которое не должно превышать 20 мм по высоте метеомачты. Отрегулировать талрепами поз. 16 минимальное отклонение от вертикали и необходимое натяжение растяжек поз. 17 для надежной устойчивости метеомачты.
Комплект поставки:
- Основание, 1 шт.
- Втулка, 1 шт.
- Стойка, 3 шт.
- Штырь, 8 шт.
- Болты ГОСТ 7798-70: M6-6gx40.5.8 019(510), 1 шт., М10-6g*75.5.8 019 (S17), 2 шт.
- Гайки ГОСТ 5915-70: М6-6Н.5.019 (S10), 1 шт., М10-6Н.5.019 (S17), 2 шт.
- Шайбы ГОСТ 6402-70: 6.65Г.029, 1 шт., 10.65Г.029, 2 шт.
- Шайбы ГОСТ 11371-78, 6.01.019, 1 шт., 10.01.019, 2 шт.
- Талреп крюк-кольцо, M1 2DIN1480, 3 шт.
- Проволока Б-2-1,5, ГОСТ 9389-75, 15 м (3 растяжки по 5 м).
- Паспорт, 1 экз.
Чертеж
