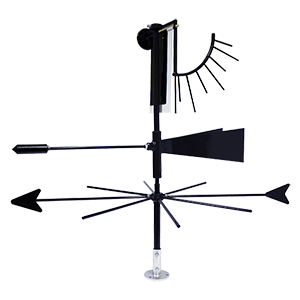

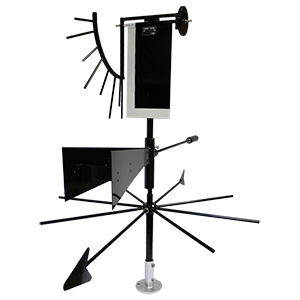

Флюгеры ФВЛ-М, ФВТ-М используются для определения направления ветра, его средней и максимальной скорости (за время наблюдений). Предназначены для установки на метеорологических площадках.
Выпускаются в двух исполнениях:
- ФВЛ-М (флюгер с легкой доской) для определения скорости ветра в диапазоне 1-20 м/с.
- ФВТ-М (флюгер с тяжелой доской) для определения скорости ветра в диапазоне 4-40 м/с.
Принцип работы флюгеров ФВЛ-М и ФВТ-М основан на использовании силы давления воздушного потока. При ее воздействии поверхность доски, расположенной перпендикулярно или под некоторым углом к ветровому потоку, отклоняется. Сила ветра определяется по штифтам дуги, укреплённой рядом с доской. Направление ветра определяется по положению флюгарки относительно штифтов, укреплённых на вертикальном основании и ориентированных по сторонам горизонта.
Конструкция флюгеров ФВЛ-М и ФВТ-М следующая: неподвижное основание, закрепляющееся к фланцу, оснащено втулкой со штифтами (указателями направлений сторон горизонта*) и ввинчиваемой осью, на которой располагается подвижная часть**. Фланец предназначен для крепления флюгера к мачте. Указатель скорости ветра состоит из кронштейна-рамки с сектором и штифтами для определения её величины и доски, подвешиваеиой на него. Доска под действием воздушного потока отклоняется от вертикального положения на угол зависящий от величины потока и находится около одного из штифтов сектора, по его номеру определяется скорость ветра. Указатель направления ветра состоит из флюгарки, представляющей собой две лопасти, расположенные под углом друг к другу и закреплённые на втулке, и стержня с противовесом – указателя направления ветра. Лопасти под действием воздушного потока ориентируют флюгарку по направлению ветра. Направление ветра определяется по расположению указателя флюгарки и указателей сторон горизонта неподвижной части, которая сориентирована в северном направлении.

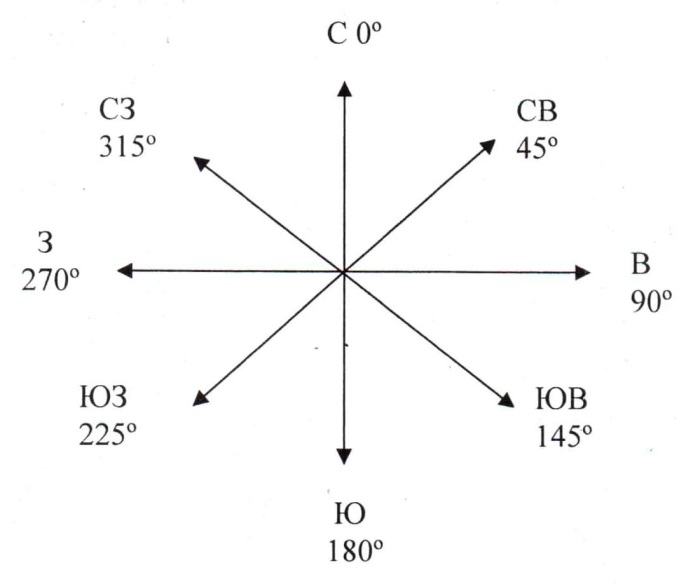

*Два штифта оснащены стрелками, они вкручиваются во втулку напротив друг друга и при установке флюгера на мачту, ориентируются по полуденной линии солнца и указывают направление на СЕВЕР.
**Подвижная часть – опора с указателями скорости направления ветра устанавливается на конусовидное окончание оси, что позволяет ей свободно вращаться относительно неподвижной части.
Технические характеристики
Наименование
|
Значение
|
Диапазон определения скорости ветра
|
1…20 м/с (ФВЛ-М)
4…40 м/с (ФВТ-М)
|
Диапазон определения направления ветра
|
0 до 360°
|
Климатическое исполнение
|
ХЛ категории 1 по ГОСТ 15150-69
|
Диапазон рабочих температур
|
-60…+40°С
|
Относительная влажность при температуре +25°С
|
100%
|
Габаритные размеры
|
945x945x1255 мм
|
Масса, не более
|
9,6 кг (ФВЛ-М)
10,2 кг (ФВТ-М)
|
Масса доски флюгера, не более
|
0,202 кг (ФВЛ-М)
0,804 кг (ФВТ-М)
|
Средний срок эксплуатации, не менее
|
8 лет
|
Гарантия
|
2 года
|
Порядок сборки флюгеров ФВЛ-М и ФВТ-М

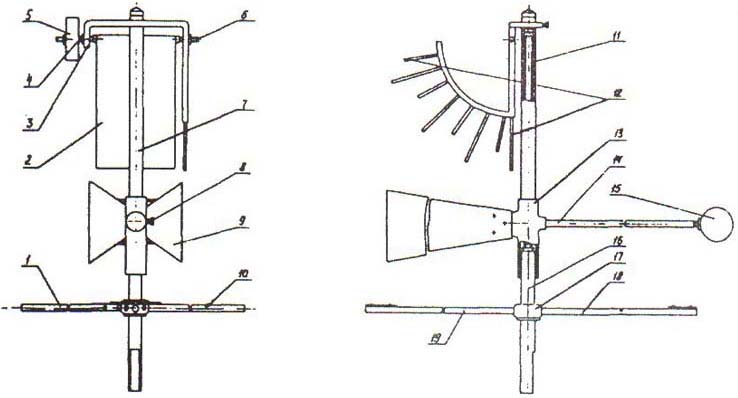

- Установить на столе (верстаке) фланец (2), желательно его прикрепить к столу, чтобы при регулировке флюгер не упал. Присоединить к фланцу основание (6) и закрепить болтами. Ввинтить в верхнюю часть основания ось (7) и затянуть контргайку.
- Собрать флюгарку, для этого присоединить к лопастям (11) стержень указателя направления (12), на другой конец стержня навинтить противовес (13) указателя направления (контргайки не затягивать). Присоединить к верхней (короткой) части флюгарки опору (14) подвижной части не заглушенным концом и затянуть болт с контргайкой. Надеть флюгарку на ось основания.
- На кронштейн-рамку установить доску, белым полем в сторону сектора со штифтами, по центру рамки и закрепить её винтами (17) со стороны сектора со штифтами, а (18) с противоположной стороны, таким образом, чтобы поперечное смещение доски составляло от 1 до 2 мм, затянуть контргайки. На винт (18) навинтить, приблизительно до половины его свободной части, противовес (19) рамки, надеть, получившуюся конструкцию, на флюгарку таким образом, чтобы доска оказалась над лопастями флюгарки и была перпендикулярна указателю направления, затянуть и законтрить её в этом положении на опоре. При помощи противовесов отрегулировать подвижную часть так, чтобы зазор между флюгаркой и основанием был одинаковый, и она свободно вращалась.
- Далее собрать неподвижную часть, для этого во втулку (8) ввинтить указатель СЕВЕР, чтобы штифты (9) со стрелками были напротив друг друга. В оставшиеся отверстия ввинтить штифты (10). Снять подвижную часть, для этого слегка наклонить её и потянуть вверх, отсоединить основание от фланца, если будет использоваться другой или освободить используемый.
- Опустить подвижную часть мачты, убедиться, что на мачте установлен нужный фланец или установить из комплекта флюгера, используя болты (3), шайбы (5) и гайки (4). Закрепить основание на фланец, одеть втулку со штифтами направления на основание до упора, развернуть указатели со стрелками точно на СЕВЕР и проверить по полуденной линии, затянуть все штифты контргайки. Надеть на ось подвижную часть флюгера, проверить надёжность крепления всех частей флюгера, поднять мачту.
Комплект поставки флюгеров ФВТ-М и ФВЛ-М:
- Опора.
- Стойка.
- Кронштейн.
- Ось.
- Доска указательная.
- Противовес.
- Втулка.
- Противовес-указатель.
- Комплект крепежных элементов (штыри, шпилька, винты, болты, гайки).
- Паспорт.
