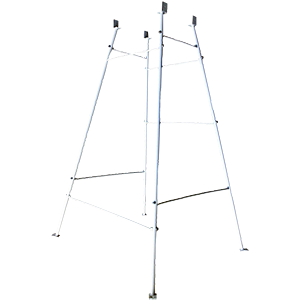

Подставка предназначена для использования с метеорологическими будками типа БП, БС.
Конструктивно подставка состоит из четырех вертикальных стоек, выполненных из металлической трубы диметром 28 мм. Надежность и устойчивость подставке придают 8 поперечных стяжек, изготовленных из трубы диаметром 12 мм. На концах каждой стяжки имеется резьба и фиксаторы для монтажа. Для укрепления подставки в грунте используются 4 анкера из профилированного металла. Будка крепится к стойке посредством саморезов, отверстия для которых просверлены в углах стойки. Подставка под метеорологические будки покрыта влагостойкой полимерной краской.
Технические характеристики
|
Наименование
|
Значение
|
|
Высота
|
1750 мм
|
|
Размеры:
- верх
- низ
|
540×370 (540) мм
1200х1000 (1200) мм
|
|
Вес, не более
|
22 кг
|
|
Объем, не более
|
0,04 м3
|
|
Гарантия
|
2 года
|
|
Средний срок эксплуатации, не менее
|
8 лет
|
Установка подставки под метеорологические будки:
1. Выбрать из комплекта поставки 2 передние стойки (внизу стоек на расстоянии 105 см просверлены отверстия для крепления стяжек).
2. Установить нижнюю стяжку длиной 800 мм и верхнюю стяжку длиной 595 мм, зафиксировать гайками и шайбами.
3. Оставшиеся 2 задних стойки соединить стяжками длиной 1060 мм (нижняя) и 595 мм (верхняя), зафиксировать.
4. Соединить передние и задние стойки сяжками.
5. Сделать разметку на площадке в том месте, где планируется установка будки. Вбить анкеры, не добивая их до конца на 3÷5 см.
6. Прикрепить подставку к анкерам болтами, соблюдая высоту подставки 1750 мм и горизонтальный уровень, окончательно вбить анкеры в грунт.
7. Установить будку на подставку и закрепить её саморезами, предварительно просверлив в местах крепления отверстия Ø3 мм, чтобы не допустить трещин в основании будки.
Стандартный комплект поставки:
- Стойка 1820 мм, 4 шт.
- Поперечная стяжка низ 1060 мм.
- Поперечная стяжка низ 800 мм.
- Поперечная стяжка низ 810 (1000) мм, 2 шт.
- Поперечная стяжка верх 595 мм, 2 шт
- Поперечная стяжка верх 390 (560) мм, 2 шт.
- Гайка, шайба М10, 16 шт.
- Анкер забивной, 4 шт.
- Болт 30 мм, шайба, гайка М8, 4 шт.
- Шурупы (саморезы) 4х30 мм, 4 шт.
- Паспорт.
