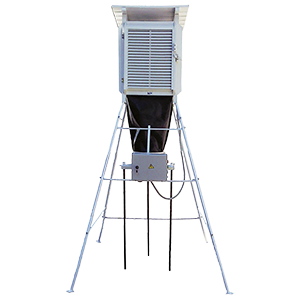

Будка А-51 с лесенкой и подставкой используется на метеостанциях для осуществления искусственной вентиляции сетевых радиозондов и самолетных метеорографов при их выдержке на воздухе.

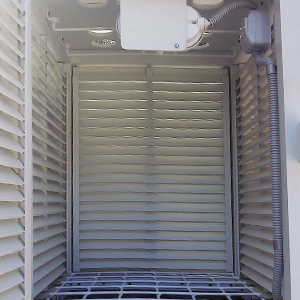

Искусственная вентиляция приборов, находящихся в будке, обеспечивается четырьмя угловыми отверстиями в потолке и решетчатым дном. На потолок будки с правой стороны прикреплена арматура освещения 12 В, которая соединена кабелем со шкафом управления. Потолок будки оснащен перекладинами, предназначенными для подвешивания оборудования.
Основные узлы будки А-51:
- Деревянная будка на подставке типа БС, но с решетчатым дном, а в потолке сделаны отверстия.

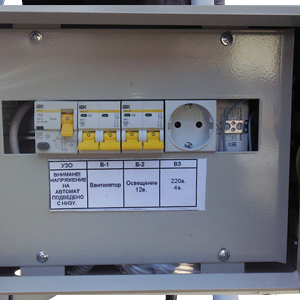

- Шкаф управления для размещения электрооборудования. Двери шкафа оснащены резиновыми специальными уплотнениями, внутри расположены: выключатель лампочек накаливания, освещающих будку, предохранители и пускатель электродвигателя.
- Вентилятор, модель ВКО-300, установлен на треугольной металлической раме в вертикальном положении.

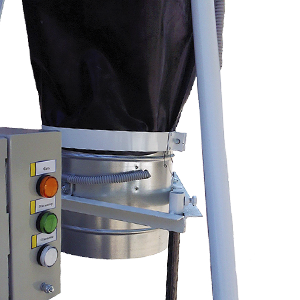

- Рама с вентилятором, устанавливается под будкой и соединяется с ней воздуховодом (рукавом) при помощи металлической шины (зажима).
- Лесенка с поручнем (стандартное изделие под БП-БС).
Технические характеристики
|
Наименование
|
Значение
|
|
Скорость воздушного потока, создаваемого в будке
|
4 м/сек (вблизи решетки);
8 м/сек (у вертикальной стенки около круглых отверстий)
|
|
Направление потока воздуха
|
Вертикальное, в сторону вентилятора
|
|
Питание
|
~220 В, 50 Гц
|
|
Потребляемая мощность
|
700 Вт
|
|
Диапазон рабочих температур
|
-75…+75°С
|
|
Габаритные размеры
|
1400х1400х2610 мм
|
|
Объем
|
0,7 м3
|
|
Вес
|
135 кг
|
Установка будки А-51
Будка А-51 устанавливается на метеорологической площадке на месте, предусмотренном планом размещения приборов и оборудования.
- Собрать металлическую подставку с анкерами, как указано в инструкции по сборке подставки.
- Будка укрепляется на подставке высотой 175 см так, чтобы пол будки был строго горизонтален. Будка с подставкой ориентируется на площадке так, чтобы дверца будки была обращена на север, с северной стороны от подставки устанавливается лесенка с решетчатой площадкой для наблюдения.
- Установить блок управления на планке подставки под будку.
- Установить вентилятор с треугольной рамой на стойки-анкера, поставить всю конструкцию под будку, соединить воздуховод с будкой при помощи металлической шины (зажима).
- Отрегулировать положение вентилятора так, чтобы на воздуховоде не было прогибов и излишнего натяжения, вбить в грунт стойки на 30-50 см, и зафиксировать на них раму вентилятора винтами. Вбить в грунт заземляющий электрод и соединить его проводами с блоком управления болтом заземления и присоединить к электроду провод заземления от вентилятора.
- Проверить, чтобы все органы управления в блоке управления находились в положении «Выкл». Соединить провода освещения и электропитания вентилятора, как указано в схеме 1 (или на дверце блока управления). Подсоединить, предварительно проложенный кабель питания 220 В.
- Закрепить провода (все провода находятся в защитной гофротрубе) пластиковыми хомутами к перекладинам подставки под будку. Излишки проводов затянуть в блок управления через герметичные переходники.
- Подать напряжение на будку, последовательно включая устройства проверить правильность соединения по контрольным лампам на правой стороне блока управления.
Стандартный комплект поставки:
- Будка А-51.
- Блок управления в сборе, с креплением.
- Вентилятор ВКО-300 с заводским паспортом.
- Треугольная рама для вентилятора с воздуховодом.
- Стойки-анкера, 3 шт.
- Подставка под будку БП (БС) с паспортом.
- Лесенка под будку БП (БС) с паспортом.
