Барометры БОП-1-М предназначены для измерений абсолютного (атмосферного) давления. Являются эталонными средствами измерений давления 1-го разряда, предназначены для поверки барометров 2-го и 3-го разрядов и РСИ, измеряющих атмосферное давление, а также для поверки и калибровки аэрометрических приборов и приборов общепромышленного назначения, измеряющих давление воздуха. Барометры выпускаются в трех исполнениях (БОП-1М-1, БОП-1М-2, БОП-1М-3), отличающихся диапазоном измерений и пределом допускаемой погрешности.
Барометры БОП-1М внесены в Государственный реестр средств измерений.
Описание образцового барометра БОП-1М

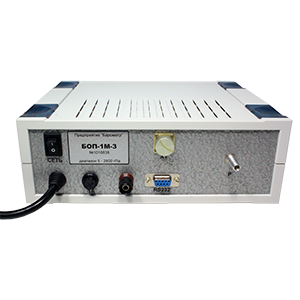

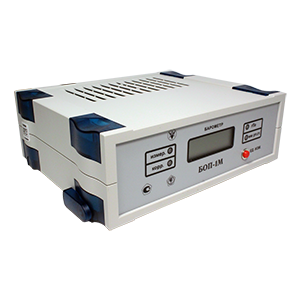

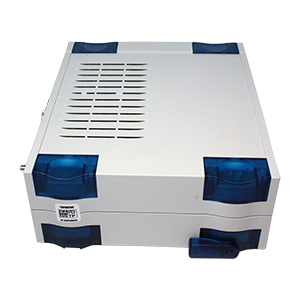

Конструктивно барометры БОП-1М выполнены в едином корпусе, оснащенным индикатором для визуализации данных. Внутри корпуса расположены: чувствительный элемент, печатная плата с датчиком температуры в виде термочувствительного кварцевого резонатора, автогенераторная электронная схема, частотный преобразователь, микроконтроллер, генератор опорной частоты, блок питания. Результаты измерений передаются через интерфейс RS-232.
Принцип действия БОП-1М основан на упругой деформации чувствительного элемента - резонирующего тонкостенного цилиндра. Измеряемое давление воздуха вызывает изменение частоты резонанса тонкостенного цилиндра, формируемой автогенераторной схемой. Под воздействием температуры окружающей среды меняется выходная частота, формируемая датчиком температуры и автогенераторной схемой. Выходные частоты датчика давления и датчика температуры поступают в частотный преобразователь, формирующий из частот цифровые коды, которые вводятся в микроконтроллер. Микроконтроллер по поступившим данным вычисляет значение измеренного давления, используя для этого индивидуальные градуировочные характеристики датчиков давления и температуры в виде коэффициентов аппроксимации, хранящихся в запоминающем устройстве микроконтроллера. Вычисление давления производится с помощью степенных полиномов. Коэффициенты аппроксимации определяются по результатам градуировки барометров в процессе их изготовления.
Технические характеристики БОП-1М
|
Параметры
|
Значение
|
|
БОП-1М-1
|
БОП-1М-2
|
БОП-1М-3
|
|
Диапазон измерений давления, кПа
|
30…110
|
0,5…110
|
0,5…280
|
|
Пределы допускаемой погрешности, Па
|
±10
|
±10 (для 0,5…110 кПа)
±0,01%R* (для 110…280 кПа)
|
|
Диапазон рабочих температур, °С
|
+5…+45
|
|
Разрешающая способность, Па
|
1
|
|
Время готовности, мин
|
60
|
|
Выходной интерфейс
|
RS-232
|
|
Выход информации
|
ЖК-индикатор, 6 разрядов
|
|
Напряжение питания
|
~220 В, 50 Гц
|
|
Габаритные размеры, мм, не более
|
251x200x86
|
|
Масса, кг, не более
|
2,5
|
*R – измеренное значение давления в кПа.
Комплект поставки барометра БОП-1М:
- Барометр образцовый переносной БОП-1М.
- Футляр.
- Техническая документация.
Чтобы правильно подобрать барометр образцовый переносной БОП-1М, узнать стоимость БОП-1М, купить барометр БОП-1М,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
