Преобразователь скорости ветра МС2 предназначен для измерения скорости ветрового потока.
Имеет крепление с противовесом, обеспечивающее вертикальную ориентацию датчика вне зависимости от угла наклона основания.
Применяется в составе приборов безопасности грузоподъемных кранов, автолестниц и автогидроподъемников для измерения скорости ветра и определения опасных ветровых порывов.
Особенности преобразователя скорости ветра МС2:
- крепление на подвижное основание;
- корпус и крыльчатка из армамида;
- четырехсекундное усреднение результатов измерения;
- модификации с цифровым или импульсным интерфейсом.
Технические характеристики:
|
Параметр
|
Значение
|
|
Диапазон измерения
|
от 1,5 до 32 м/с
|
|
Погрешность измерения, не более
|
± (1+0,1 V) м/с, где V – измеряемое значение скорости ветра
|
|
Выходной сигнал:
- модификации МС2-Р11, МС2-Р13;
- модификации МС2-И11, МС2-И13
|
RBus;
импульсный (0 – 32 Гц)
|
|
Электрическое соединение:
- модификации МС2-Р11, МС2-И11;
- модификации МС2-Р13, МС2-И13
|
вилка AMP Superseal 1,5 (4 контакта);
разъем 2РМ14БПН4Ш1В1
|
|
Напряжение питания
|
от 10 до 32 В
|
|
Диапазон температур
|
-40...+55°C (рабочих);
-50...+65°C (предельных)
|
|
Степень защиты
|
IP55
|
|
Допустимые вибрационные нагрузки, не более:
- максимальное ускорение;
- в диапазоне частот
|
50 м/с2;
50...250 Гц
|
|
Допустимые ударные нагрузки, не более
|
100 м/с2
|
|
Габаритные размеры (без крепления), не более
|
161×64 мм
|
|
Масса датчика, не более
|
1,2 кг
|

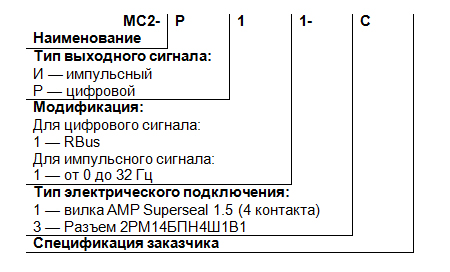

Структура заказа
|
МС2
|
Р
|
1
|
3
|
|
Наименование
|
|
|
|
|
Тип выходного сигнала:
И – импульсный;
Р – цифровой
|
|
|
|
Модификация:
Для импульсного сигнала:
1 – от 0 до 32 Гц;
Для цифрового сигнала:
1 – RBus
|
|
|
Тип электрического подключения:
1 – вилка AMP Superseal 1,5 (4 контакта);
3 – разъем 2РМ14БПН4Ш1В1
|
Габаритные и присоединительные размеры
