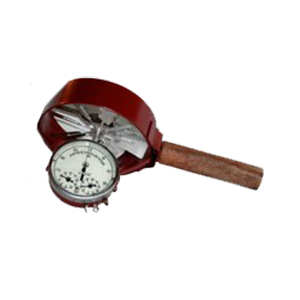

Крыльчатый механический анемометр АСО-3 предназначен для определения средней скорости (до 5 м/с) направленного воздушного потока. Применяется в метеорологических исследованиях, для исследований в системах вентиляции и в промышленных условиях. Имеет простую и удобную конструкцию, для визуализации данных оснащен циферблатом.
Описание анемометра АСО-3

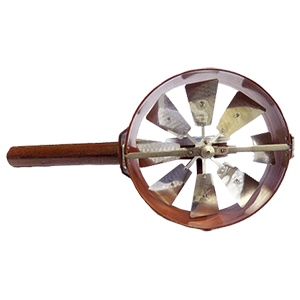

Ветроприемником анемометра АСО-3 служит крыльчатка, которая вращается под воздействием силы воздушного потока. Его вращение передается на счетный механизм и воспроизводится на шкале циферблата. Порядок работы следующий:
- Перед началом работы с помощью арретира необходимо выключить передаточный механизм и записать начальное показание счетчика по трем шкалам.
- Анемометр устанавливается в месте измерений ветроприемником навстречу воздушному потоку и осью крыльчатки вдоль направления потока.
- Через 10-15 секунд нужно одновременно запустить механизм анемометра и секундомер, и удерживать анемометр АСО-3 в воздушном потоке в течение 1-2 минут.
- Далее механизм и секундомер выключается вручную. Оператор записывает конечное показание счетчика и время экспозиции, определяет число делений, приходящихся на одну секунду.
- Затем скорость потока определяется по градировочному графику.
Технические характеристики АСО-3
|
Параметры
|
Значения
|
|
Диапазон измерения, м/с
|
0,3...5
|
|
Чувствительность, м/с, не более
|
0,2
|
|
Предел допускаемой погрешности, м/с, не более
|
±(0,1+0,5V*)
|
|
Климатическое исполнение
|
У5 – для работы в районах с умереным климатом
Т5 – для работы в районах с тропическим климатом
|
|
Условия эксплуатации:
- температура воздуха, °С
- относительная влажность воздуха, %, при температуре 20°С для исполнения У5 и 27°С для исполнения Т5
|
-10...+50
90
|
|
Габаритные размеры со снятой ручкой, не более, мм
|
110х110х105
|
|
Масса, кг, не более
|
0,45
|
*V - измеряемая средняя скорость потока, м/с
Чтобы правильно подобрать анемометр механический крыльчатый АСО-3, узнать стоимость, купить механический анемометр АСО-3,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для АСО-3 анемометр механический крыльчатый
> АСО-3 анемометр механический крыльчатый ПС (.pdf)
