Анемометры АРЭ и АРЭ-М предназначены для измерения скорости воздушного потока. Исполнения отличаются диапазоном измерения, чувствительностью и габаритными размерами (незначительно).
Ручные анемометры АРЭ и АРЭ-М имеют ручное исполнение и применяются в системах вентиляции, обогрева, кондиционирования, на автокранах, при метеорологических исследованиях - везде, где необходимо измерить скорость ветра.
|
|
|
|
|

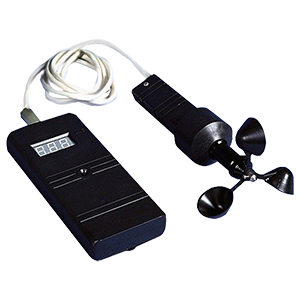

Анемометр АРЭ (1…35 м/с)
|

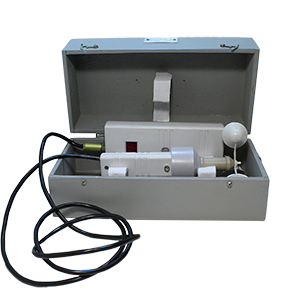

Анемометр АРЭ-М (0,3…35 м/с)
|

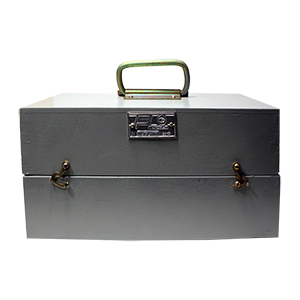

Футляр для транспортировки анемометра
|
Исполнения
Анемометр АРЭ-М отличается от анемометра АРЭ:
- Повышенной чувствительностью (АРЭ-М: 0,3 м/с; АРЭ: 0,8 м/с).
- Расширенным диапазоном измерения скорости воздушного потока (АРЭ-М: 0,3-35 м/с; АРЭ: 1-35 м/с).
Улучшение характеристик достигается за счет применения для вращения лопастей датчика подпятников вместо подшипников.
Принцип работы
Конструктивно анемометры АРЭ и АРЭ-М состоят из датчика ветра и пульта. Датчик ветра преобразует скорость потока воздуха в частоту следования электрических импульсов, а с помощью пульта электрические импульсы с датчика преобразуются в значение скорости воздушного потока, с индикацией на цифровом табло. Подключается к пульту с помощью кабеля с розеткой.
Использование анемометров АРЭ и АРЭ-М:
1. Извлечь пульт анемометра из футляра.
2. Нажать и удерживать в течение 3-4 секунд кнопку питания (батарейки должны быть установлены в отсек питания). На цифровом табло должны загореться нули.
3. Подключить датчик ветра к пульту, нажать и удерживать кнопку питания на пульте, вращая вертушку рукой, убедиться в работоспособности анемометра - показания пульта должны уменьшаться или увеличиваться в зависимости от того, с меньшей или большей скоростью вращать вертушку датчика.
4. Снять показания скорости ветра с цифрового табло пульта через 5-10 секунд после включения питания, когда вертушка примет скорость вращения, соответствующую скорости ветра.
Технические характеристики анемометров АРЭ и АРЭ-М
|
Параметры
|
АРЭ
|
АРЭ-М
|
|
Диапазон измерения скорости воздушного потока, м/с
|
1-35
|
0,3-35
|
|
Порог чувствительности датчика ветра, м/с, не более
|
0,8
|
0,3
|
|
Пределы допускаемой абсолютной погрешности, м/с, не более
|
±(0,5+0,05V*)
|
±(0,25 + 0,05V*) - при скорости от 0,3 до 10;
±(0,25 + 0,1V*) - при скорости от 10 до 35
|
|
Питание
|
4 элемента типа 316 или АА общим напряжением 6 В
|
|
Время непрерывной работы до замены элементов питания, часов, не менее
|
10
|
|
Потребляемый ток, мА, не более
|
50
|
|
Потребляемая мощность, Вт
|
0,25
|
|
Габаритные размеры, мм, не более:
|
|
- датчика ветра (ВхØ)
|
220х120
|
220х130
|
|
- пульта (ДхШхВ)
|
175х80х25
|
175х80х25
|
|
- футляра (ДхШхВ)
|
280х135х150
|
260х138х146
|
|
Масса, кг, не более:
|
|
- датчика ветра
|
0,27
|
0,27
|
|
- пульта (без элементов питания)
|
0,20
|
0,20
|
|
- анемометра с элементами питания в футляре
|
1,5
|
1,6
|
|
Условия эксплуатации:
|
|
- диапазон рабочих температур
|
-50…+50°С
|
|
- относительная влажность воздуха
|
до 80%
|
до 98%
|
|
- атмосферное давление
|
84…106 кПа
|
*V – скорость ветра, м/с
Комплект поставки анемометров АРЭ и АРЭ-М:
- Анемометр АРЭ или АРЭ-М в составе: датчик ветра, пульт.
- Футляр.
- Руководство по эксплуатации.
- Формуляр.
Чтобы правильно подобрать ручные анемометры АРЭ и АРЭ-М, узнать стоимость анемометров АРЭ, купить анемометры АРЭ-М,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для АРЭ, АРЭ-М анемометры ручные электронные
> АРЭ анемометр ручной электронный. Руководство по эксплуатации (.pdf)
> АРЭ-М анемометр ручной электронный. Руководство по эксплуатации (.pdf)
