Многофункциональный анемометр «АМ-70» используется для определения скорости воздушных потоков (газов) в открытом пространстве, а также скорости дымовых газов и газопылевых потоков, которые отходят по закрытым каналам от стационарных источников загрязнения. Максимально допустимая скорость потока - до 140 м/с.
Допускается наличие агрессивной компоненты в составе контролируемых потоков газа. Возможно измерение скоростей газовых потоков с высокой температорой (до 500°C)
По устойчивости и прочности к воздействию влажности и температуры окружающего воздуха анемометр АМ-70 (без датчика) должен соответствовать группе пополнения «В3» согласно ГОСТ12997 при работе в диапазоне от 0 до 50°С и влажности не более 98% при 30°С и более низких температурах без конденсации влаги.
Анемометр АМ-70 внесен в Государственный реестр средств измерений: № 44430-10
Описание анемометра АМ-70
Анемометр АМ-70 является портативным цифровым устройством, оборудованным блоком автономного питания, первичным преобразователем, кнопками управления и экраном индикации.

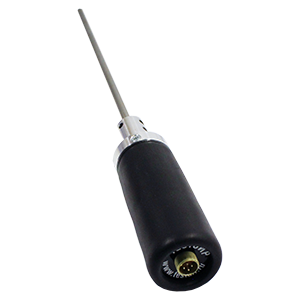

Первичный преобразователь анемометра АМ-70 состоит из датчика сигнала и блока первичной обработки сигнала (микроманометр). Принцип действия датчика аналогичен принципу действия пневмометрической трубки (коаксиальная система из двух металлических трубок, диаметр наружной трубки – 6 мм, диаметр внутренней трубки – 2 мм, минимальная длина – 250 мм, максимальная – 750 мм). Микроманометр размещен в цилиндрическом корпусе, жестко соединенном с датчиком через пневморазъем и выполняющим функцию ручки, с помощью которой датчик удерживается в необходимом положении.

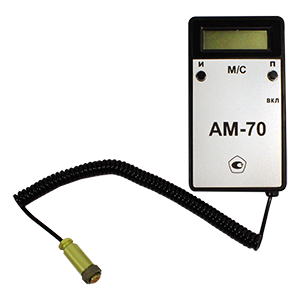

Блок управления и индикации анемометра АМ-70 размещен в пластмассовом корпусе и соединяется с первичным преобразователем гибким электрическим кабелем длиной 1,5 метра с разъемом на конце. Это же соединение при необходимости используется для подключения к блоку управления зарядного устройства.
Технические характеристики АМ-70
|
Параметры
|
Значения
|
|
Диапазон измерений скорости, м/с
|
0 - 70
|
|
Предел допускаемой абсолютной погрешности, м/с
|
± (0,1+0,05V)
|
|
Предел допускаемой дополнительной погрешности за счет отклонения температуры корпуса от нормальной на каждые 10°C
|
0,55
|
|
Питание прибора осуществляется от сухого элемента напряжением, В
|
9
|
|
Потребляемый ток, мА
|
12
|
|
Габаритные размеры:
- первичного преобразователя, мм
- датчика, мм
- блока управления и индикации, мм
|
34x110
6x350
125x68x23
|
|
Объем внутренней памяти, замеров (примерно)
|
300
|
|
Автоматическое отключение после 15 минут работы (функция AutoOff)
|
Есть
|
|
Программное обеспечение
|
Есть
|

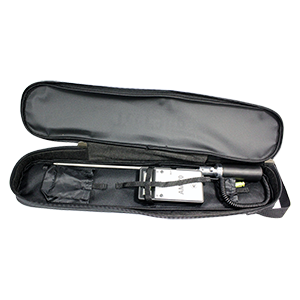

Комплект поставки АМ-70
- Блок индикации и управления.
- Первичный преобразователь (ПП).
- Руководство по эксплуатации.
Дополнительная комплектация анемометра АМ-70
- Адаптер для подключения к ПК и соответствующее ПО.
- Аккумулятор с зарядным устройством.
- Сменные датчики к первичному преобразователю разной длины (до 0,75 метра)
Документация для АМ-70 анемометр
> АМ-70 анемометр РЭ (.pdf)
