Морская стационарная рейка ГМ-3 предназначена для измерения высоты уровня воды прибрежной зоны океанов, морей и других водоемов. Используется при проведении гидрометеорологических исследований.
Конструкция рейки ГМ-3

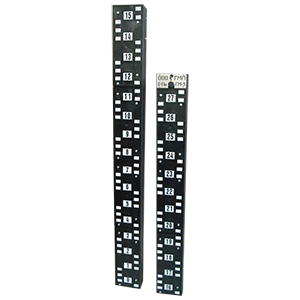

Рейка ГМ-3 представляет собой сборную конструкцию из нескольких металлических пластин (звеньев), закрепленных на металлическом основании (швеллере). Каждое звено имеет длину 2 метра, количество звеньев зависит от длины рейки (исключением является рейка длиной 2,8 м - она состоит из 2-х пластин длиной 1,6 и 1,3 м):
- ГМ-3 длиной 4,0 м состоит из 2-х звеньев.
- ГМ-3 длиной 6,0 м состоит из 3-х звеньев.
- ГМ-3 длиной 8,0 м состоит из 4-х звеньев.
- ГМ-3 длиной 10,0 м состоит из 5-ти звеньев.
- ГМ-3 длиной 12,0 м состоит из 6-ти звеньев.
Швеллер верхнего блока рейки ГМ-3 изготавливается на 70 мм длиннее с целью укрепления пластины, на которой размещен выступ для установки нивелирной рейки. Звенья реек скрепляются между собой угловыми пластинами. Пластины имеют отверстия для размещения вкладышей делений шкалы и ее оцифровки. Цифровые вкладыши расположены посредине рейки через 10 см, начиная от нуля.
Крепление рейки к вертикальной опоре осуществляется болтами через отверстия в пластинах, соединяющих звенья рейки, а также через отверстия в крайних пластинах, закрепленных для этой цели на нижнем и верхнем концах рейки.
Технические характеристики морской рейки ГМ-3
|
Параметры
|
Значения
|
|
Длина рейки, м
|
2,8
|
4
|
6
|
8
|
10
|
12
|
|
Цена деления, мм
|
20
|
|
Габаритные размеры, см
|
290х16х8
|
410х16х8
|
610х16х8
|
810х16х8
|
1010х16х8
|
1210х16х8
|
|
Масса, кг
|
52
|
70
|
104
|
138
|
172
|
206
|
|
Пределы допускаемых погрешностей общей длины, ±∆L, мм
|
3,0
|
4,0
|
6,0
|
8,0
|
10,0
|
12,0
|
|
Пределы допускаемых погрешностей метрового интервала, ±∆L, мм
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
|
Пределы допускаемых погрешностей дециметрового интервала, ±∆L, мм
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
