Грузы ПИ-1 предназначены для уменьшения отклонения троса от вертикали при определении расходов воды, промеров глубин и проведения других гидрометрических работ на водотоках с большими скоростями.
Грузы ПИ-1 производятся в трех исполнениях, в зависимости от скорости течения воды: ПИ-1-I весом 100 кг, ПИ-1-II весом 75 кг, ПИ-1-III весом 50 кг.

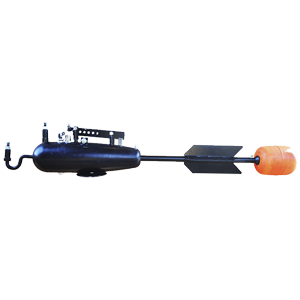

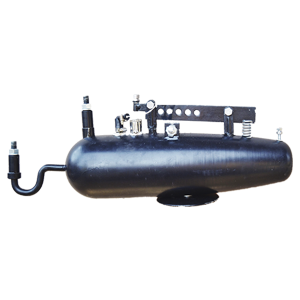

Конструктивно грузы ПИ-1 представляют собой герметичный корпус обтекаемой формы, на котором установлены: стабилизатор, поплавок, кронштейн-вынос, стойка, поддон, делитель тока, поверхностный и донный контакты.
Благодаря стабилизатору с поплавком, груз ориентируется в потоке воды и при подъеме на люлечной переправе занимает наклонное положение в воздушной среде. В носовой части груза ПИ-1 расположено отверстие для кронштейна-выноса и стойки, на котором закрепляются гидрологические приборы.
Технические характеристики гидрометрических грузов ПИ-1
|
Наименование
|
Значение
|
|
ПИ-1-I
|
ПИ-1-II
|
ПИ-1-III
|
|
Габаритные размеры
|
235х2200 мм
|
235х2100 мм
|
210х1610 мм
|
|
Вес
|
100 кг
|
75 кг
|
50 кг
|
|
Гарантия
|
2 года
|
Стандартный комплект поставки:
- ПИ-1 груз гидрометрический.
- Паспорт.
