Гидрографический эхолот SDE-28S позволяет производить измерение глубины акваторий (0,3-30 м от поверхности до дна), в том числе:
- Проводить исследования глубины фарватера, прибрежной полосы.
- Работать в пресной воде, озерах, водохранилищах.
- Анализировать данные для проведения дноуглубительных работ.
- Осуществлять комплексные исследования глубины в автоматизированном режиме (только с навигационным ПО).
- Навигационное позиционирование (поддержка большинства GPS устройств) для дноуглубительных инженерных работ и научных исследований.
SDE-28S зарегистрирован в Государственном реестре средств измерений.
Описание эхолота SDE-28S

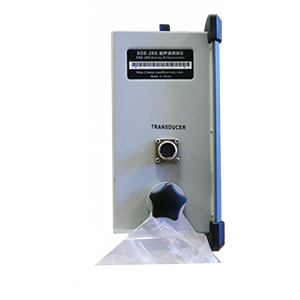

Эхолот SDE-28S представляет собой промышленный прибор для определения глубины водоемов, состоящий из следующих элементов:
- Блок приёмо-передающего устройства с функциями акустического зондирования.
- Блок управления, осуществляющий вычисления, сохранение и регистрацию данных.
Эхолот имеет операционную систему WinXP, полностью совместимую с ОП Windows, благодаря чему возможно подключение SDE-28S к ноутбуку для дальнейшей передачи данных. Также прибор совместим с GPS-приемниками, что позволяет точно определить координаты зоны измерения, а также упростить построение гидрографической карты дна. Полученные данные отображаются на жидкокристаллическом дисплее. Сбор, анализ и обработка данных осуществляются посредством встроенного ПО (программы EchoSounder SDE-28S и Power Nav).
Принцип определения глубины основан на измерении временного интервала между моментом излучения преобразователем зондирующего акустического импульса в направлении поверхности дна и моментом приема отраженного от дна эхосигнала.
Программное обеспечение для эхолота SDE-28S
ПО SDE-28S (для измерения глубин): программа производит комплексный расчет скорости звука, что гарантирует точность результатов. Измерения проводятся автоматически, с минимальным вводом исходных данных. "Умное" оповещение об ошибках при исследовании мелководья (возможно отключение оператором). Также данное ПО позволяет отслеживать подводные волны в режиме реального времени и визуализировать их в виде цветовых графиков и таблиц с данными. Доступна печать графика измерений.
POWER NAV (для навигации): высокоточный алгоритм расчетов, увеличенная скорость работы и обработки данных. Возможность работы в профессиональном режиме (для настройки доступны множество параметров). Импорт и экспорт результатов измерений, графиков и прочих данных. Быстрый доступ для нанесения на карту водного пути.
Технические характеристики SDE-28S
|
Параметры
|
Значения
|
|
Частота излучения
|
200 кГц
|
|
Ширина диаграммы направленности (угол луча)
|
7 градусов
|
|
Диапазон измеряемых глубин
|
0,3-300 м / 900 футов
|
|
Разрешающая способность по глубине
|
0,01 м / 0,1 футов
|
|
Точность
|
±(0,01+0,001Н), где Н - значение измеренной глубины, м
|
|
Скорость
|
14 Гц (максимум 30 Гц)
|
|
Скорость звука
|
1300-1700 м/с, с шагом 1 м/с
|
|
Контроль усиления
|
AGC и TVG, глубина и увеличение, двойное отслеживание
|
|
Выходные форматы данных
|
SOUTH, SDH-13D, DES025, INN455, ODOM и другие
|
|
Габариты:
- блока приемно-передающего устройства
- блока управления
|
250х125х45 мм
340х150х280 мм
|
|
Вес:
- блока приемно-передающего устройства
- блока управления
|
4 кг
6,5 кг
|
|
Длина линии связи, не более
|
14 м
|
|
Частота процессора
|
1,6 ГГц
|
|
Встроенная память
|
1 Гб
|
|
Расширяемая память
|
4 Гб за счет скоростной CF карты
|
|

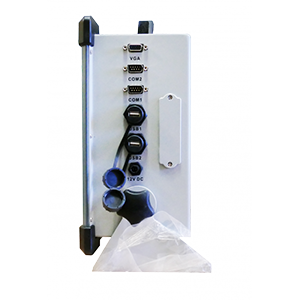

Интерфейс ввода-вывода данных
|
2 порта СОМ,2 порта USB, один интерфейс VGA
|
|
Экран
|
12.1-дюймовый, цветной LCD
|
|
Дисплей
|
сенсорный
|
|
ОС
|
Windows XP
|
|
Рабочие условия применения:
- рабочая среда
- диапазон скорости звука
- температура рабочей среды
- температура окружающей среды
|
морская или пресная вода
от 1300 до 1700 м/с
+1…40°С
-30…+60°С
|

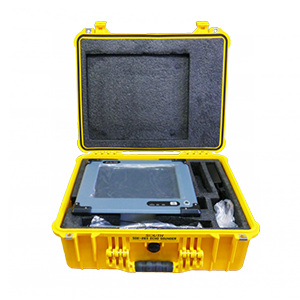

Комплект поставки эхолота SDE-28S:
- Эхолот/ПК с ОС Windows XP (основной модуль).
- Кейс для эхолота №1.
- Трансдьюсер, промерный блок.
- Монтажная штанга для крепления трансдьюсера на борту лодки и регулировки погружения блока трансдьюсера в воде (3 секции по 67 см).
- Кейс для трансдьюсера и кабелей.
- Кабель COM-COM для соединения с GPS приемником.
- Кабель адаптера для клавиатуры и мыши.
- Кабель питания от сети.
- Блок питания от сети.
- Кабель питания от аккумуляторной батареи.
- Клавиатура.
- Мышь.
- USB диск.
- USB ключ для ПО PowerNav.
- ПО SDE-28S и PowerNav (установлено).
- Поверка (Свидетельство о метрологии).
Чтобы правильно подобрать эхолот SDE-28S, узнать стоимость гидрографического эхолота, купить SDE-28S,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
