Штанговый дночерпатель ГР-91 предназначен для взятия проб со дна водохранилищ, рек и озер. Используется для отбора несвязанных илистых и песчано-гравелистых донных отложений с нарушением структуры. Допустимая глубина отбора проб составляет:
- Реки, каналы: до 2 метров и скоростью течения до 2 м/с.
- Озера и водохранилища: до 4 метров.
Описание дночерпателя ГР-91
В конструкцию ГР-91 входит корпус, поворотный заборный ковш, установленный на оси, пружинный силовой привод, связанный с ковшом гибкой тягой, фиксатор для удержания ковша в открытом положении при погружении прибора на дно и гибкая тяга, соединённая с фиксатором и предназначенная для управления дночерпателем.
Действие дночерпателя ГР-91 заключается в механическом отделении пробы грунта от дна заборным ковшом. Взятие пробы происходит в процессе поворота заборного ковша под действием силы, развиваемой пружинным силовым приводом.

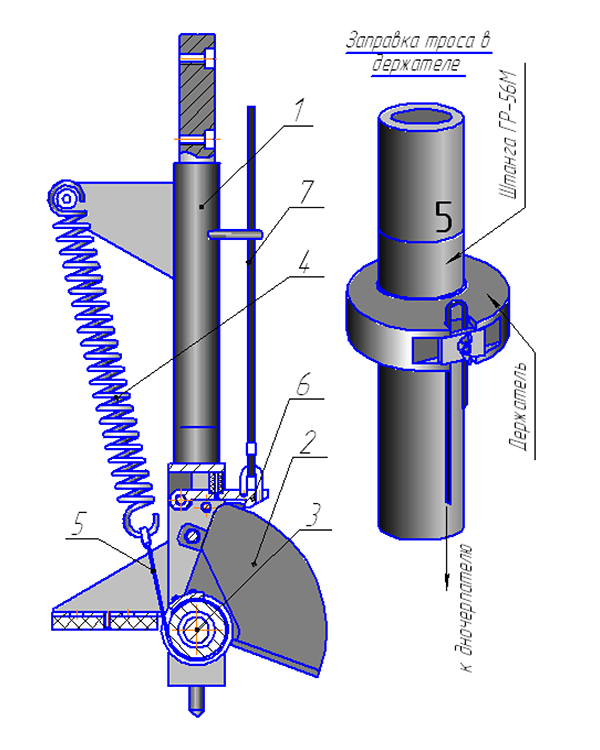

1 - корпус; 2 - заборный ковш; 3 - ось; 4 - две цилиндрические пружины; 5 - гибкая тяга; 6 - фиксатор; 7 - трос.
Технические характеристики штангового дночерпателя ГР-91
|
Параметры
|
Значения
|
|
Объём ковша, см3
|
300
|
|
Максимальный выход режущей кромки ковша за пределы опорных поверхностей корпуса дночерпателя, мм
|
45±2
|
|
Габаритные размеры, мм, не более:
- дночерпателя
- укладочного ящика
|
449х160х97
485х225х150
|
|
Масса, кг, не более
|
3,8
|

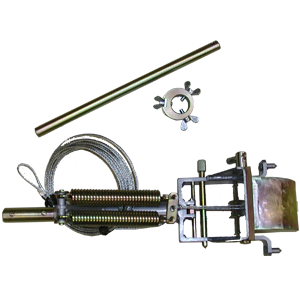

Комплект поставки ГР-91:
- Дночерпатель штанговый ГР-91.
- Держатель.
- Рукоятка для взвода.
- Чека (фиксатор ковша).
- Ёмкость для пробы.
- Руководство по эксплуатации.
Штанга ГР-56М является самостоятельным изделием и в комплект поставки не входит.
Чтобы правильно подобрать штанговый дночерпатель ГР-91, узнать стоимость ГР-91, купить штанговый дночерпатель ГР-91,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для ГР-91 дночерпатель штанговый
> ГР-91 дночерпатель штанговый. Руководство по эксплуатации (.pdf)
