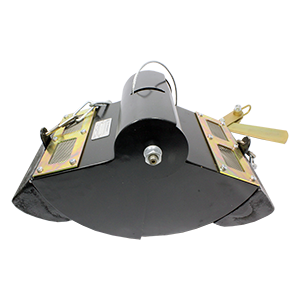

Дночерпатель бентосный ДЧ-0,025 обеспечивает сбор поверхностного слоя грунта со дна водоема.
С помощью скребков, стягивающихся тросом при подъеме дночерпателя, осуществляется сбор поверхностного слоя грунта.

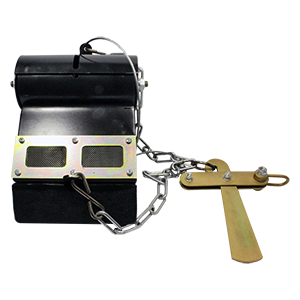

Дночерпатель имеет два скребка, которые вращаются на оси, и крюк-сбрасыватель, обойма которого соединяется со скребками тросом. Скребки оборудованы острыми режущими кромками для обеспечения врезания в грунт. Цепи, прикрепленные к скребкам, поддерживают дночерпатель в открытом состоянии при спуске.

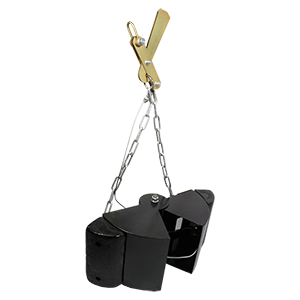

Скоба служит для подвешивания дночерпателя к тросу лебедки, а крюк-сбрасыватель обеспечивает его перевод из положения спуска в положение подъема.
Перед опусканием дночерпатель за скобу прикрепляется к тросу лебедки, а цепная скоба надевается на крюк сбрасывателя. При этом скребки раскрываются и остаются в раскрытом положении.
Дночерпатель опускается на тросе на дно водоема.
После ослабления цепей и троса крюк-сбрасыватель поворачивается под действием противовеса, освобождая скобу с цепями.
При подъеме дночерпателя трос стягивает створки ковша и происходит захват пробы грунта.
Технические характеристики
|
Площадь захвата, м2
|
0,025
|
|
Габариты, мм
|
200х300х400
|
|
Вес, кг
|
13
|
Пример записи условного обозначения при заказе:
Дночерпатель бентосный ДЧ-0,025
