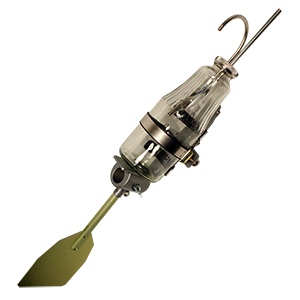

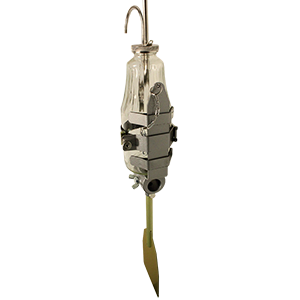

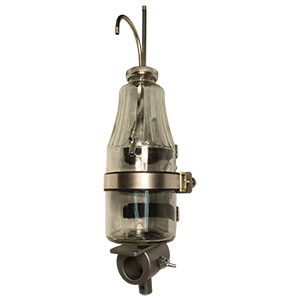

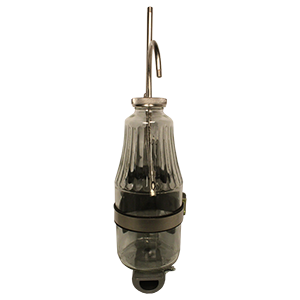

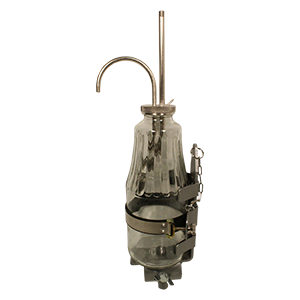

Батометр-бутылка ГР-16М предназначен для взятия проб воды со взвешенными наносами (мелкими минеральными частицами, переносимыми водным потоком во взвешенном состоянии) при длительном наполнении емкости. Прибор позволяет брать пробы как точечным (для глубин не более 1,5 м), так и интеграционным способом - по глубине потока (при глубинах до 4-х м). Позволяет получить точную информацию о концентрации наносов в отдельных точках водного потока.
Описание батометра ГР-16М
Заполнение бутылки происходит при постоянном гидростатическом напоре, обусловленном разностью высот (примерно 4 см) внешних концов водозаборной и воздухоотводной трубок.

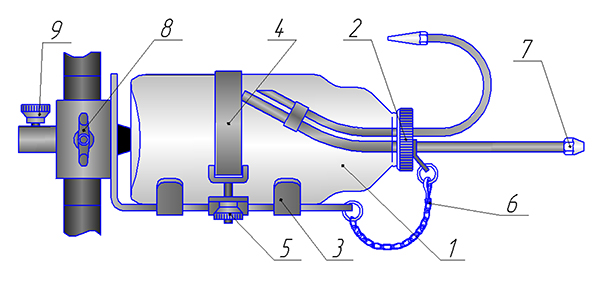

Батометр-бутылка ГР-16М конструктивно состоит из однолитровой стеклянной бутылки 1, головки с трубками 2, обоймы (корпуса) 3 и хвостового оперения:
- Головка 2 представляет собой пробку, через которую проходят заборная трубка и трубка для отвода воздуха. На концы трубок навинчиваются насадки 7. В комплекте имеются две заборные насадки Ø 6 и 4 мм, и три воздухоотводные насадки Ø 1,5; 2 и 4 мм. Головка навинчивается на резьбовую часть горлышка бутылки.
- Обойма (корпус) 3 служит для соединения всех частей прибора в одно целое, а также крепления прибора на штанге. Бутылка фиксируется в обойме обжимной лентой 4, натяг которой осуществляется гайкой 5. Во избежание потери Батометра-бутылки или головки (если бутылка разбилась), корпус соединяется с головкой цепочкой с карабином 6.
- Хвостовое оперение служит для придания прибору правильного положения в потоке и крепится к задней втулке обоймы винтом 9.
- На штанге прибор крепится с помощью винта-барашка 8.
Принцип работы ГР-16М
Использовать ГР-16М для отбора проб допускается с лодки, катера, понтона или с мостовых переходов. Порядок работ следующий:
- Перед началом работы прибор крепится винтом на нужной отметке штанги. Бутылка поворачивается и фиксируется в обойме так, чтобы трубки располагались в одной вертикальной плоскости. Прибор ориентируется в потоке по визиру-указателю на штанге так, чтобы водозаборная трубка располагалась против течения. Начало и непрерывность наполнения батометра контролируется выходом на поверхность непрерывного потока пузырьков воздуха.
- При интеграционном способе взятия проб ГР-16М опускается по вертикали от поверхности до дна и поднимается непрерывным перемещением с возможно малой и равномерной скоростью. Наполнение емкости должно происходить непрерывно по всему пути. Контролем последнего служит объем взятой пробы. Он должен быть несколько меньше полной емкости бутылки.
- После извлечения из воды бутылка вынимается из обоймы, проба энергично взбалтывается вращательным движением вокруг оси бутылки. Затем отвинчивается головка и бутылка быстро опрокидывается в большую воронку, через которую проба переливается в емкость. Образование в бутылке вихревого тока способствует быстрому и полному удалению из нее воды с наносами.
- Далее батометр собирается и может использоваться для дальнейшего взятия проб. Перед началом работ необходимо продуть воздухоотводную трубку для удаления капель воды, создающих пробку.
- По завершению работ прибор разбирается, а его части вытираются сухой тряпкой. Бутылка ополаскивается чистой водой и просушивается.
Технические характеристики ГР-16М
|
Параметры
|
Значения
|
|
Объем емкости (бутылки), л
|
1
|
|
Глубина взятия проб интеграционным способом при скоростях течения до 1 м/с, м
|
1,0-3,5
|
|
Глубина взятия проб точечным способом при скоростях течения до 1,5 м/с, м
|
0,5-1,5
|
|
Габаритные размеры, мм
|
790х110х140
|
|
Масса, кг
|
5
|
|
Соответствие диаметров насадок скорости течения
|
|
Скорость течения, м/сек
|
≤ 1
|
1-2
|
≥2
|
|
Диаметр отверстия насадки, мм
|
|
На водозаборной трубке
|
6
|
4
|
4
|
|
На воздухоотводной трубке
|
1,5
|
2
|
4
|
Комплект поставки батометра-бутылки ГР-16М:
- Батометр-бутылка.
- Головка с трубками.
- Обойма (корпус).
- Хвостовое оперение.
- Насадки сменные, 3 шт.
- Визир-указатель.
- Руководство по эксплуатации.
Внимание! Штанга ГР-56М является самостоятельным изделием и в комплект поставки не входит.
Чтобы правильно подобрать батометр-бутылку ГР-16М, узнать стоимость ГР-16М, купить батометр ГР-16М,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для ГР-16М батометр-бутылка
> ГР-16М батометр-бутылка. Руководство по эксплуатации (.pdf)
